電力安全是我們現代人面對的最常見的一個安全問題，除卻交通事故、恐怕就是電力事故所造成的人員傷亡最多了，交通事故可以通過遵守交通規則嚴打酒駕來減少，那么電力安全事故呢?

配電箱是家庭用電的和企業用電等多個場所用電的總開關，可以說把配電箱的隱患治理好了電力事故就可以少一半了。

配電箱是按電氣接線要求將開關設備、測量儀表、保護電器和輔助設備組裝在封閉或半封閉金屬柜中或屏幅上，構成低壓配電裝置。

接下來小編來為大家介紹一下配電箱標準、接線方式、安裝方法、分類、注意事項、尺寸確定方法、和配電柜的區別。希望可以幫助到大家！

配電箱標準

1、GB1207-1997 電壓互感器；

1、GB1208-1997 電流互感器；

2、GB13539.1-2002 低壓熔斷器；

3、GB 13539.2-2002 低壓熔斷器；

4、GB 13539.3-1999 低壓熔斷器；

5、GB13539.4-1992 低壓熔斷器 半導體器件保護用熔斷器的補充要求；

6、GB/T14048.1-2000 低壓開關設備和控制設備；

7、GB/T14048.2-2001 低壓開關設備和控制設備 低壓斷路器；

8、GB/T 14048.3-2002 低壓開關設備和控制設備 低壓開關、隔離器、隔離開關及熔斷器組合電器；

9、GB/T 14048.4-2003 低壓開關設備和控制設備 低壓機電式接觸器和電動機起動器；

10、GB/T 14048.5-2001 低壓開關設備和控制設備；

11、GB/T 14048.6-1998 低壓開關設備和控制設備 接觸器和電動機起動器；

12、GB/T 14048.7-1998 低壓開關設備和控制設備 輔助電器；

13、GB/T 14048.8-1998 低壓開關設備和控制設備 輔助電器；

14、GB/T 14048.9-1998 低壓開關設備和控制設備 多功能電器（設備）；

15、GB/T 14048.10-1999 低壓開關設備和控制設備；；

16、GB/T 16935.1-1997 低壓系統內設備的絕緣配合；

17、GB 7251.1-2005 低壓成套開關設備和控制設備；

18、GB 7251.2-1997 低壓成套開關設備和控制設備；

19、GB/T 4026-1992 電器設備接線端子和特定導線線端的識別及應用字母數字系統的通則；

20、GB/T4942.2-1993 低壓電器外殼防護等級；

21、GB4208-1993 外殼防護等級(IP代碼)。

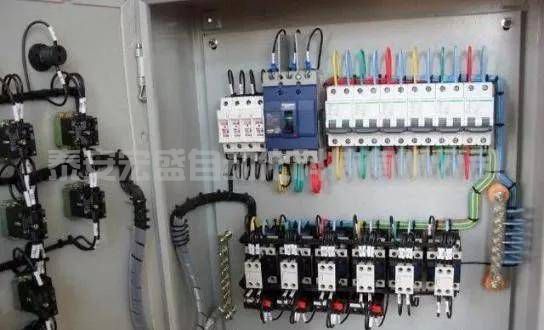

配電箱的接線方式

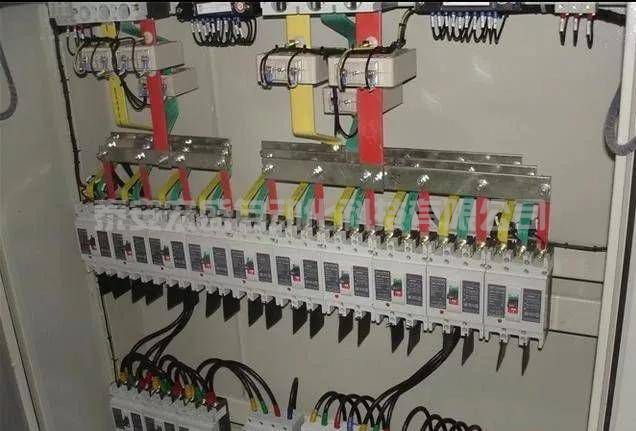

一、一般的動力配電箱進線是采用五線制，即A、B、C三路相線(一般顏色為黃綠紅)，一路零線(顏色淺藍)，一路地線(顏色黃色帶綠條紋)。出線根據需要。

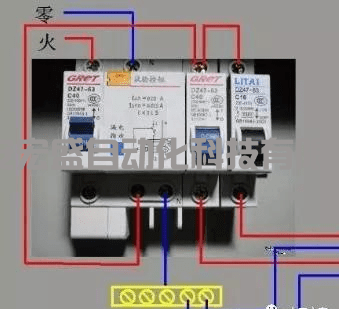

1、220V負載一般是取一路相線、一路零線、一路地線。

2、380V負載，(比如380V交流電機)三相全取、再加接地線。(負載有就地控制的話也需要零線。)

3、有特殊兩相380V的交流焊機，任意出兩相相線。再加接地線。接地線一般要求接上，但很多場合(比如工地)都不接的。一般進線是三相進一路3PIN的空開、斷路器、刀閘或者其他斷路器；零線壓到接零端子排、地線壓到接地端子排。也有進線直接采用4PIN斷路器三路相線與零線同進，接地線壓到接地端子排的。

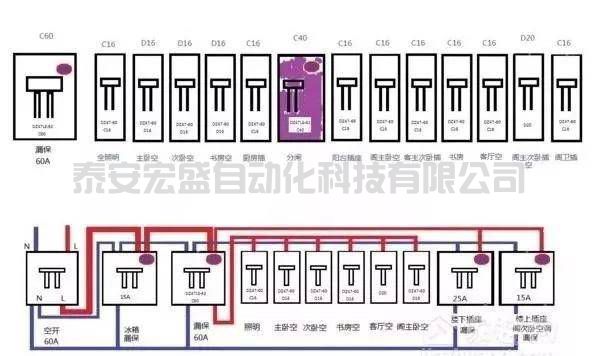

二、照明配電根據負荷大小，可以采用一路相線+一路零線+一路接地線；或者如上的動力配電220V。

配電箱安裝方法

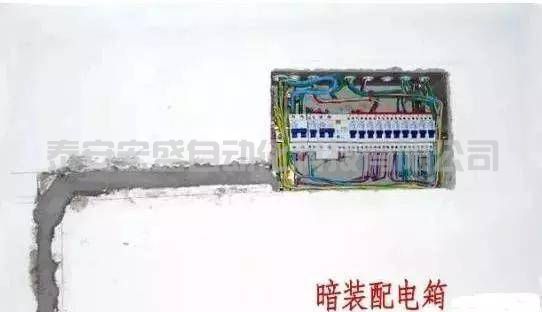

1、明裝配電箱，配電箱安裝在墻上時，應采用開腳螺栓（脹管螺栓）固定，螺栓長度一般為埋入深度（75～150mm）、箱底板厚度、螺帽和墊圈的厚度之和，再加上5mm左右的“出頭余量”。對于較小的配電箱，也可在安裝處預埋好木磚（按配電箱或配電板四角安裝孔的位置埋設），然后用木螺釘在木磚處固定配電箱或配電板。

2、暗裝配電箱，配電箱嵌入墻內安裝，在砌墻時預留孔洞應比配電箱的長和寬各大20mm左右，預留的深度為配電箱厚度加上洞內壁抹灰的厚度。在圬埋配電箱時，箱體與墻之間填以混凝土即可把箱體固定住。

3、配電箱應安裝牢固，橫平豎直，垂直偏差不應大于3mm；暗裝時，配電箱四周應無空隙，其面板四周邊緣應緊貼墻面，箱體與建筑物、構筑物接觸部分應涂防腐漆。

4、配電箱內裝設的螺旋式熔斷器，其電源線應接在中間觸點的端子上，負荷線應接在螺紋的端子上。這樣，在裝卸熔芯時不會觸電。瓷插式熔斷器應垂直安裝。

5、配電箱內的交流、直流或不同電壓等級的電源，應具有明顯的標志。照明配電箱內，應分別設置零線（N線）和保護零線（PE線）匯流排，零線和保護零線應在匯流排上連接，不得絞接，應有編號。

6、導線引出面板時，面板線孔應光滑無毛刺，金屬面板應裝設絕緣保護套。金屬殼配電箱外殼必須可靠接地（接零）。

配電箱分類

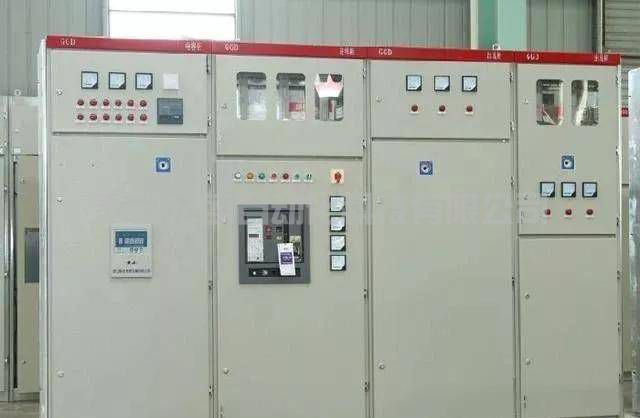

1、固定面板式開關柜，常稱開關板或配電屏。它是一種有面板遮攔的開啟式開關柜，正面有防護作用，背面和側面仍能觸及帶電部分，防護等級低，只能用于對供電連續性和可靠性要求較低的工礦企業，作變電室集中供電用。

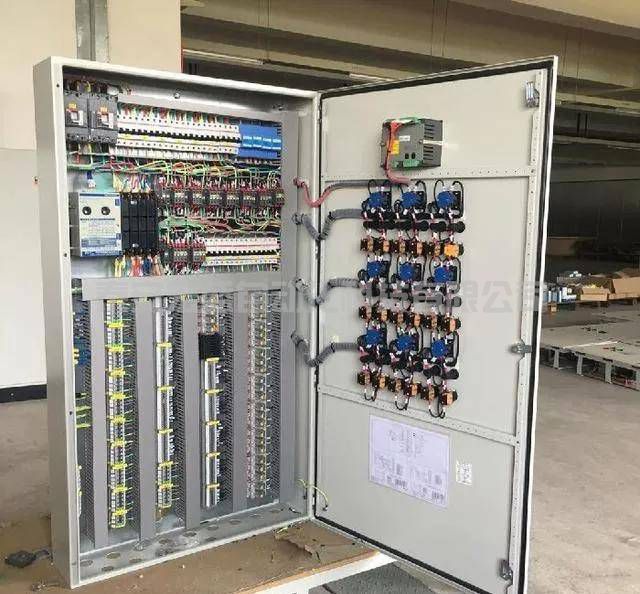

2、防護式(即封閉式)開關柜，指除安裝面外，其它所有側面都被封閉起來的一種低壓開關柜。這種柜子的開關、保護和監測控制等電氣元件，均安裝在一個用鋼或絕緣材料制成的封閉外殼內，可靠墻或離墻安裝。柜內每條回路之間可以不加隔離措施，也可以采用接地的金屬板或絕緣板進行隔離。通常門與主開關操作有機械聯鎖。另外還有防護式臺型開關柜(即控制臺)，面板上裝有控制、測量、信號等電器。防護式開關柜主要用作工藝現場的配電裝置。

3、抽屜式開關柜。這類開關柜采用鋼板制成封閉外殼，進出線回路的電器元件都安裝在可抽出的抽屜中，構成能完成某一類供電任務的功能單元。功能單元與母線或電纜之間，用接地的金屬板或塑料制成的功能板隔開，形成母線、功能單元和電纜三個區域。每個功能單元之間也有隔離措施。抽屜式開關柜有較高的可靠性、安全性和互換性，是比較先進的開關柜，目前生產的開關柜，多數是抽屜式開關柜。它們適用于要求供電可靠性較高的工礦企業、高層建筑，作為集中控制的配電中心。

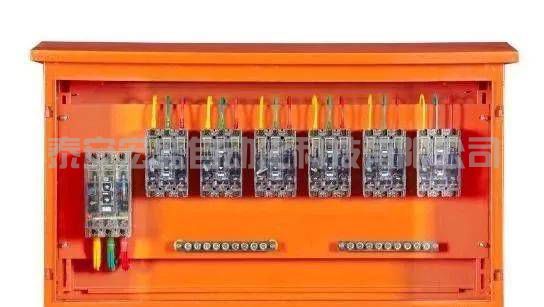

4、動力、照明配電控制箱。多為封閉式垂直安裝。因使用場合不同，外殼防護等級也不同。它們主要作為工礦企業生產現場的配電裝置。

配電箱注意事項

1、配電系統應設置室內總配電箱和室外分配電箱或設置室外總配電箱各分配電箱，實行分級配電。

2、動力配電箱與照明配電箱宜分別設置，如合置在同一配電箱內，動力和照明線路應分路設置。

3、總配電箱應設在靠近電源的地區。分配電箱應裝設在用電設備或負荷相對集中的地區。分配電箱與開關箱的距離不得超過30m。開關箱與其控制的固定式用電設備的水平距離不宜超過3m。

4、對于需要落地安裝的配電箱，應該安裝在距離地面50～100mm的地方，而且要求配電箱前側0.8～1.2m的范圍內，沒有任何雜物妨礙電力的供給，周圍環境通風、干燥。

5、箱體內的接線匯流排應該分別設立零線、保護接地線、相線，要保證配電箱內的各個元件、儀表以及線路等安裝牢固，整齊排列，要便于保養和維護。安裝完成之后，要將箱內的雜物和灰塵及時清除掉。

6、配電箱內的電器應首先安裝在非金屬或木質的絕緣電器安裝板上，然后整體緊固在配電箱箱體內，金屬板與鐵質配電盤箱箱體應作電氣連接。

7、每臺用電設備應有各自專用的開關箱，必須實行"一機一閘一保護"制，嚴禁用同一個開關電器直接控制二臺以上用電設備。

8、配電箱和開關箱中兩級漏電保護器的額定漏電動作電流和額定漏電動作時間應作合理配合，使之具有分級分段保護的功能。

9、安裝配電盤所需要的木磚以及鐵件等都需要事先埋好，明裝的配電箱應該用金屬膨脹螺栓固定。配線應該整齊地排列，并綁扎成束，活動的部位都需要固定住。

10、各種開關電器的額定值應與其控制用電設備的額定位適應。

11、施工現場停止作業一小時以上時，應將動力開關箱斷電上鎖。

12、對配電箱、開關箱進行檢查、維修時，必須將其前一級相應的電源開關分閘斷電，并懸掛停電標志牌，嚴禁帶電作業。

配電箱尺寸確定方法

1、當電箱只是照明電箱或者小動力時，進線小于10平方時，如果開關位數小于20位時，開關寬度尺寸加起來再每邊加20MM就為電箱寬度，高度為開關高度加40MM，深度為開關最大深度加10MM。

2、當電箱只是照明電箱或者小動力時，進線小于10平方時，如果開關位數大于20位時，這時候電箱需要布置為兩排開關，開關寬度尺寸加起來再每邊加40MM就為電箱寬度，高度為開關高度加40MM，深度為開關最大深度加10MM。

3、當電箱只是照明電箱或者小動力時，進線小于10平方時，如果進線開關需要單獨一排時，開關寬度尺寸加起來再每邊加20MM就為電箱寬度，高度為開關高度加進線開關高度加40 MM，深度為開關最大深度加10MM。

4、當電箱為動力電箱時，或動力照明電箱時，算法基本與上面相同，不過當進線大于10平方時，要考慮進線的彎曲半徑一級接線端子要預留足夠的空間進線，當兩排布置開關時，應考慮開關的布線走線.

當然電箱尺寸沒有定論的，要考慮實際的安裝，要看實際接線圖和考慮如何安排開關布置一級開關的走線。如全是微型斷路器根據位數（每位18毫米）確定，PZ系列配電箱有固定尺寸，回路超出80位可在圖紙標識甲方確定（字樣），設備控制箱標識設備自帶，進線大于185mm2，輸出大于2路盡量選用柜式等。

配電箱和配電柜的區別

一、概念上的區分

1、配電箱

配電箱是一個小型的電源分配箱，內部包含電源開關和保險裝置。結構比較簡單，多用于終端電源分配。配電箱是供電系統中的最后一級配電設施，一個配電箱可以是一個電源進線和多個供電輸出回路，從配電箱引出供電輸出回路至各個用電負荷，由于配電箱的體積較小，不能放入大型配電設備，所以配電箱的容量都不大，一般4-8個小負荷用一個配電箱，配電箱布置在供電負荷的中心地帶，用電纜或者電線將電送到負荷。

2、配電柜

配電柜是配電箱的上一級配電設備，其體積較大，其中可以放入較大的電氣設備，所以一般作為中等容量負荷的配電設備，包括了配電箱、電動機等，其適用容量在各個工藝領域中有不同，一般在幾個千瓦到幾十個千瓦。在傳統配電箱提供漏電保護和短路保護的基礎上，還提供過壓保護、打火斷電、雷擊保護、自動供電、溫度保護、功率限定、故障記錄、自檢功能、學習記憶、移動互聯可視化和數字化等功能。

二、功能上的區分

簡單地說，分配電能的箱體叫配電箱，配電箱主要用作對用電設備的控制、配電，對線路的過載、短路、漏電起保護作用。配電箱安裝在各種場所，如學校、機關、醫院、工廠、車間、家庭等，如照明配電箱、動力配電箱等。配電箱體積小，可暗設在墻內，可矗立在地面。
