S7-1200 CPU 與 S7-300 PN/S7-400 S7 通信（S7-1200 作為客戶端）

S7-1200 CPU 與 S7-300 PN CPU 之間的以太網通信通過 S7 通信來實現。當 S7-1200 作為客戶端，S7-300 PN 作為服務器，需在客戶端單邊組態連接和編程，而作為服務器端的 S7-300 PN 只需準備好通信的數據就行。

此外本文也可以作為 S7-1200 與 S7-400 PN/CP 之間的 S7 通信文檔。

硬件和軟件需求及所完成的通信任務

所需條件：

① S7-1215 DC/DC/DC V4.4 / CPU 314C-2 PN/DP，V3.3
② TIA STEP7 V17 Professional / STEP7 V5.6 SP2 HF7

所完成的通信任務：

① S7-1200 CPU 讀取 S7-300 CPU中 DB1 的 10 個字節數據到 S7-1200 的 DB3 中。
② S7-1200 CPU 將本地 DB4 中 10 個字節的數據寫到 S7-300 CPU 的 DB2 中。

S7-1200 與 S7-300 PN 之間 S7 通訊，可以分 3 種情況來操作，具體如下：

1. 第一種情況：S7-1200 與 S7-300 PN 在同一項目中操作
2. 第二種情況：S7-1200 與 S7-300 PN 不在一個項目中的操作(兩個 TIA Portal 項目)
3. 第三種情況：S7-1200 與 S7-300 PN 不在一個項目中的操作(S7-1200 在 TIA Portal 項目，S7-300 PN 在 STEP7 項目)

一. 第一種情況（S7-1200 與 S7-300 在同一項目中操作）

使用 TIA Portal 在同一個項目中，新建一個 S7-1200 站點，一個 S7-300 站點，然后做 S7 通訊。

1.1 S7-1200 側和 S7-300 側通信的編程，連接參數及通信參數的配置

1. 使用 TIA Portal 軟件新建一個項目并完成硬件配置

在 TIA Portal 的 “Portal 視圖” 中選擇 “創建新項目” 創建一個新項目。

2.添加硬件并命名PLC

然后進入 “項目視圖”，在“項目樹” 下雙擊 “添加新設備”，在對話框中選擇所使用的 S7-1200 CPU 添加到機架上，命名為 PLC_1，如圖 1 所示。

圖 1. 添加新設備

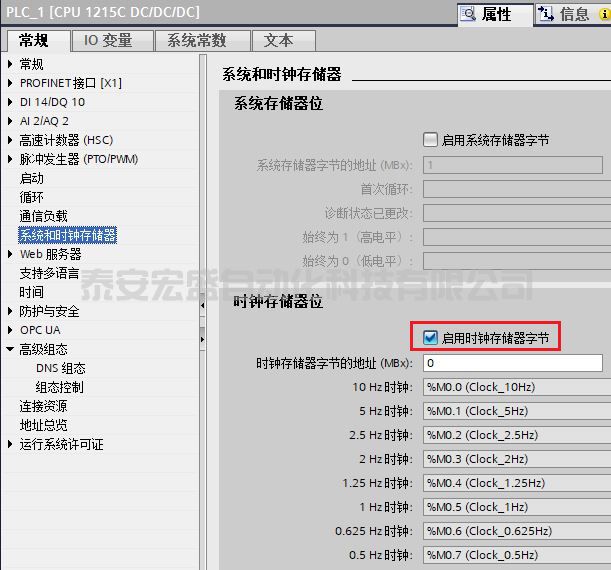

為了編程方便，使用 CPU 屬性中定義的時鐘位，定義方法如下：

在 “項目樹” > “PLC_1” > “設備組態” 中，選中 CPU ，然后在下面的屬性窗口中，“屬性” > “系統和時鐘存儲器” 下，將時鐘位定義在 MB0，如圖 2 所示。時鐘位程序主要使用 M0.3，它是以 2Hz 的速率在 0 和 1 之間切換的一個位，可以使用它去自動激活發送任務。

圖 2. 時鐘位

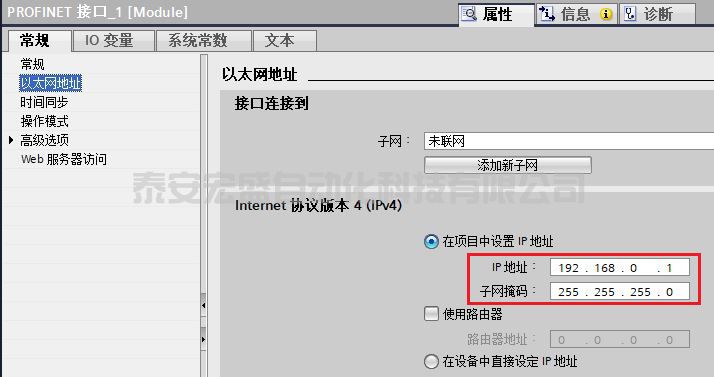

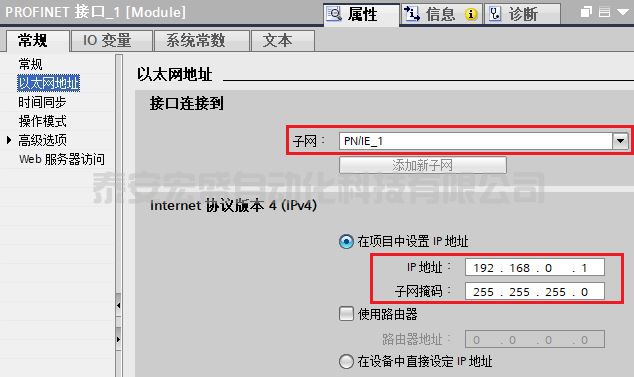

3. 為 PROFINET 通信口分配以太網地址

在 “設備視圖”中點擊 CPU 上代表 PROFINET 通信口的綠色小方塊，在下方會出現 PROFINET 接口的屬性，在 “以太網地址” 下分配 IP 地址為 192.168.0.1 ，子網掩碼為255.255.255.0，如圖 3 所示。

圖 3. 分配 IP 地址

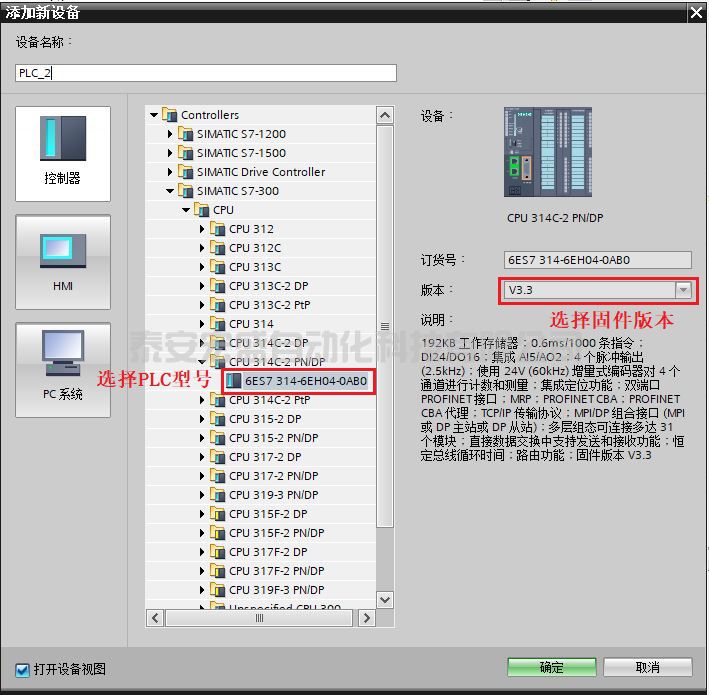

4．使用 TIA Portal 軟件添加新設備并命名 PLC_2

與 PLC_1 在同一個項目中，在“項目樹” 下雙擊 “添加新設備”，在對話框中選擇所使用的 S7-300 CPU 添加到機架上，命名為 PLC_2，如圖 4 所示。

圖 4. 添加新設備

5. 為 PROFINET 通信口分配以太網地址

在 “設備視圖”中點擊 CPU 上代表 PROFINET 通信口的綠色小方塊，在下方會出現 PROFINET 接口的屬性，在 “以太網地址” 下分配 IP 地址為 192.168.0.2 ，子網掩碼為255.255.255.0，如圖 5 所示。

圖 5. 分配 IP 地址

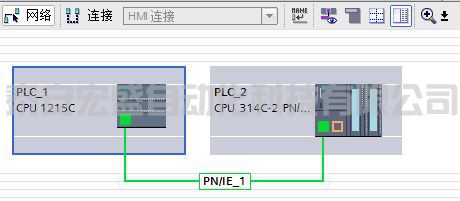

6. 創建 CPU 的邏輯網絡連接

在網絡視圖下，用鼠標點中 S7-1200 上的 PROFINET 通信口的綠色小方框，然后拖拽出一條線，到另外一個 S7-300 上的 PROFINET 通信口上，松開鼠標，PN/IE_1的子網連接就建立起來了，如圖 6 所示。

圖 6. 網絡視圖

1.2 S7-1200 側組態S7連接，連接參數說明

1. 網絡組態

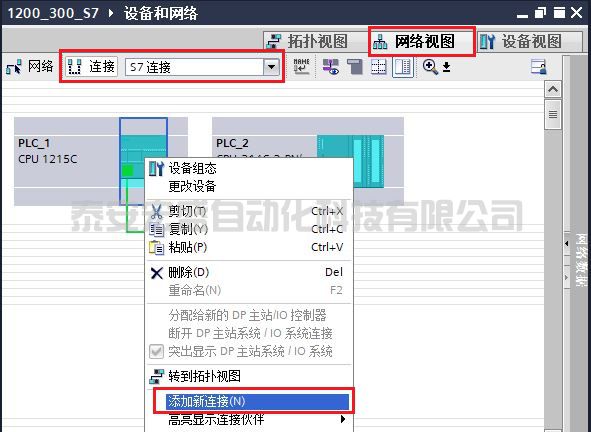

（1）打開 “網絡視圖” 配置網絡，首先點中左上角的“連接”圖標，選擇“S7 連接”，然后選中 S7-1200 CPU，右鍵選擇“添加新連接”添加新的連接，如圖 7 所示。

圖 7. 添加連接

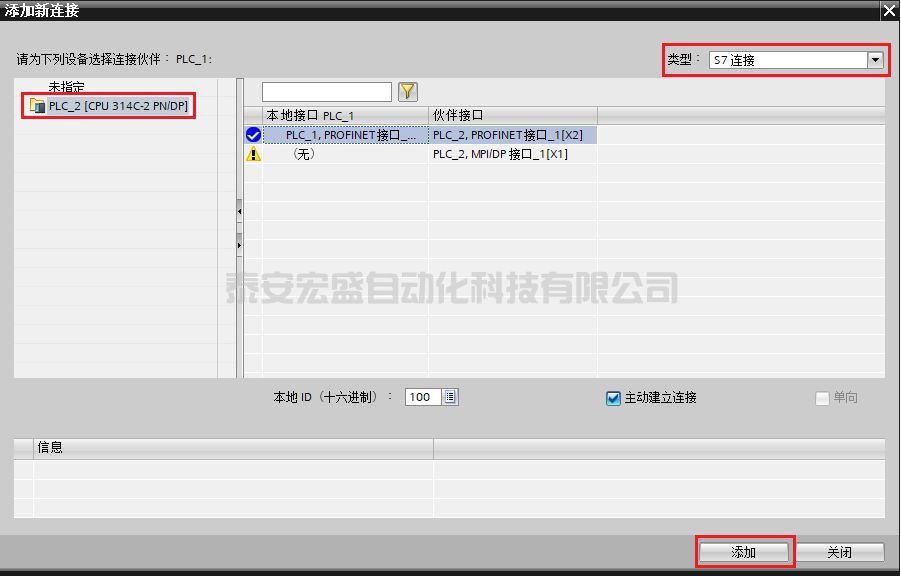

（2） 然后在“添加新連接”窗口中，選擇“PLC_2[CPU314C-2 PN/DP]”，然后點擊“添加”建立 S7 連接，如圖 8 所示。

圖 8. 選擇連接伙伴

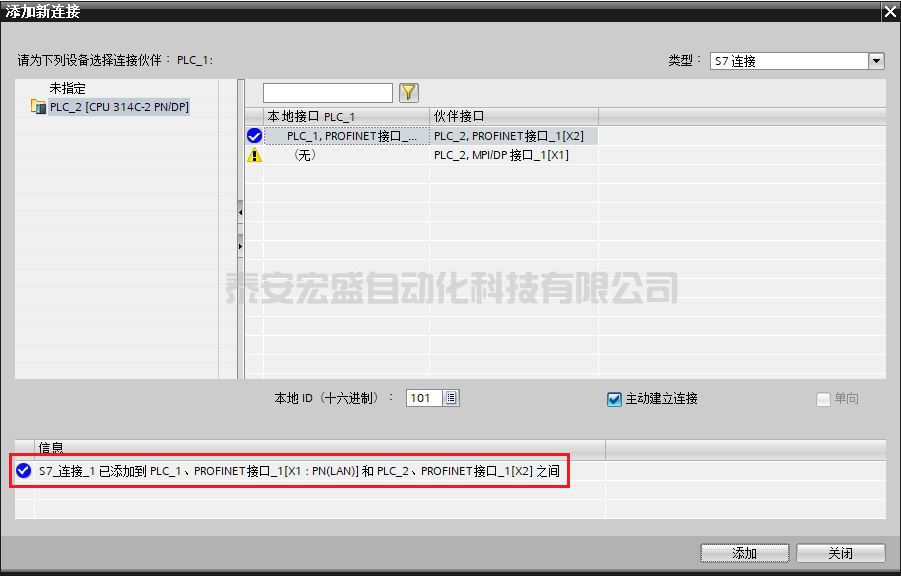

（3）在信息欄里顯示連接已添加，如圖 9 所示，點擊"關閉"即可。

圖 9. 創建新連接

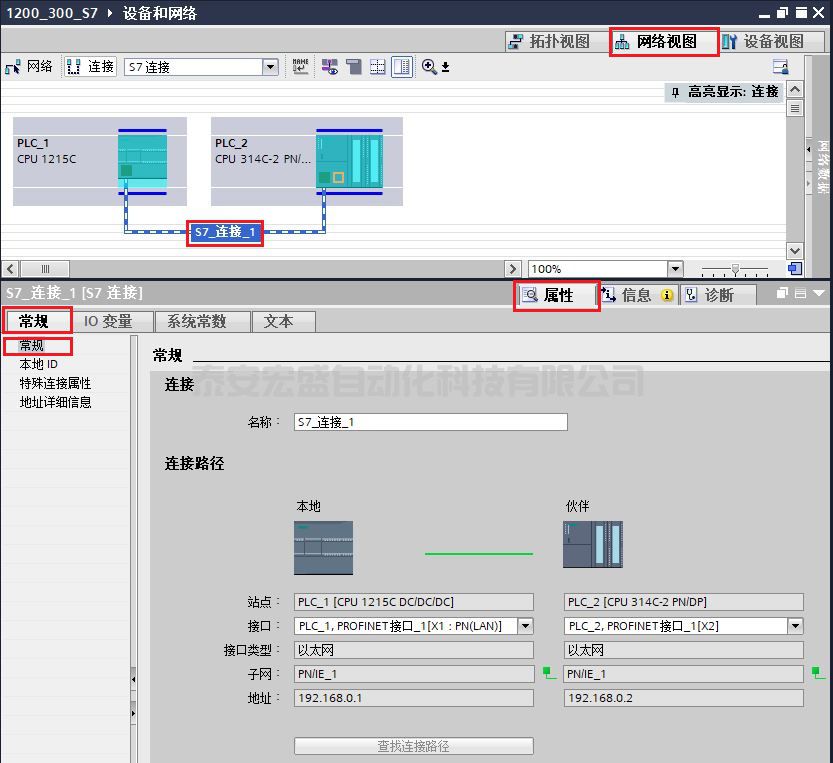

（4）在“網絡視圖”中，鼠標選中剛剛生成的"S7_連接_1"，在屬性的常規選項卡中的"常規"欄，可查看創建的連接名稱和連接路徑，如圖 10 所示。

圖 10. S7 連接常規信息

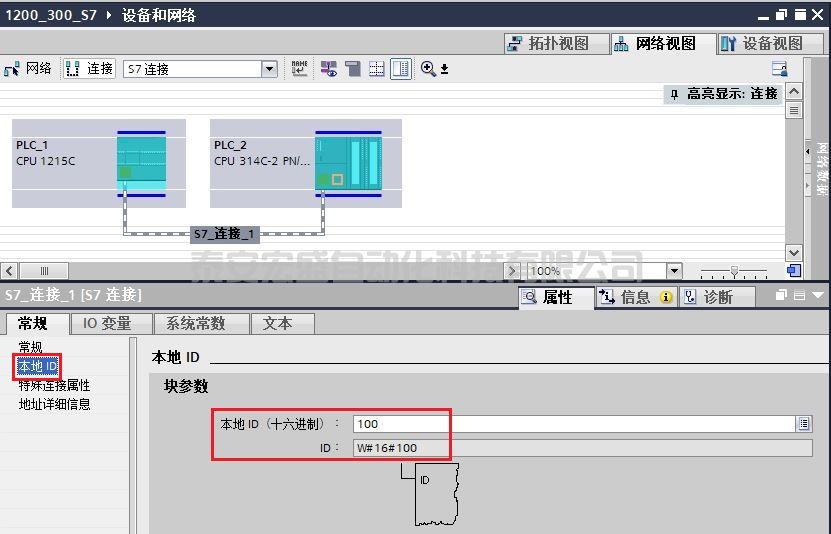

（5）在屬性的常規選項卡中的"本地 ID"欄，可查看連接的 ID 號，如圖 11 所示。

圖 11. 連接 ID 號

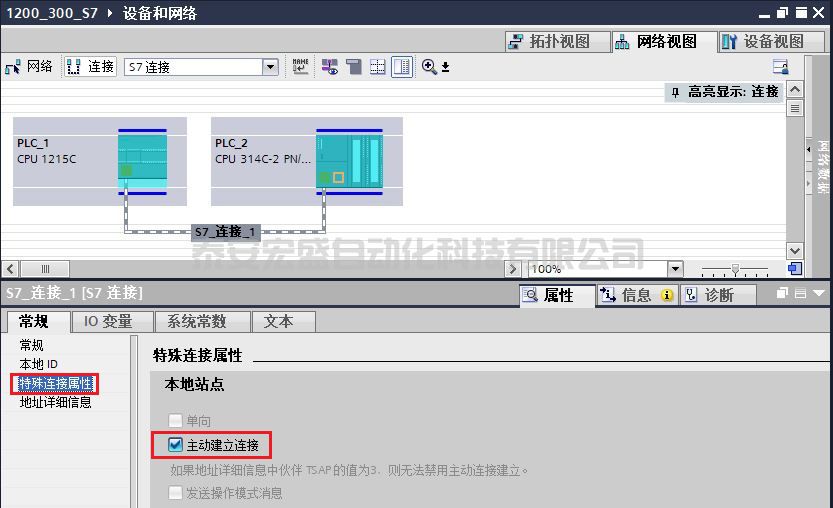

（6）在屬性的常規選項卡中的"特殊連接屬性"欄，可查看連特殊接的性，如圖 12 所示。

圖 12. 連接屬性

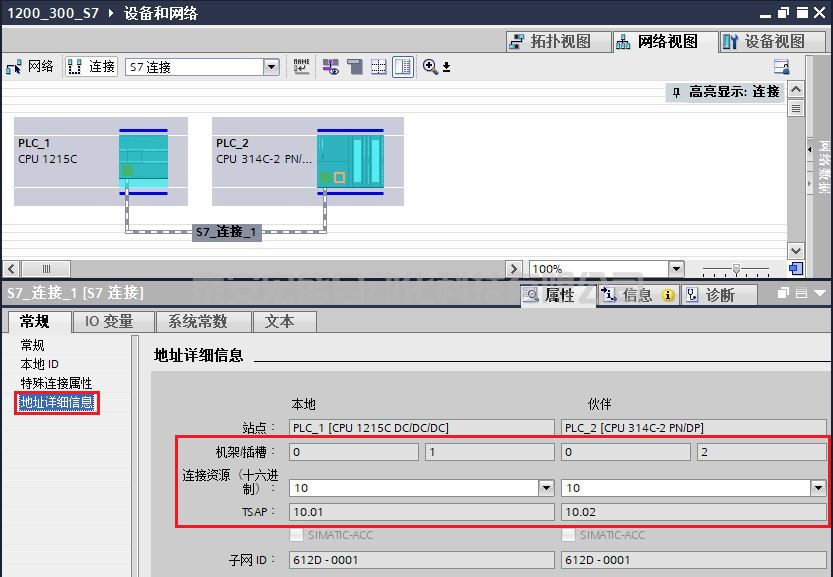

（7）在屬性的常規選項卡中的"地址詳細信息"欄，可查看連接的 TSAP 號，如圖 13 所示。

圖 13. 查看通訊雙方的 TSAP 號

2. 檢查連接狀態

（1）配置完網絡連接，分別對 S7-1200 和 S7-300 編譯保存并下載。下載完成后，可點擊"轉至在線"按鈕，在“網絡視圖”的“連接”選項卡中查看連接狀態，如圖 14 所示，本地連接名稱“S7_連接_1”左側有綠色標志，則表示組態的連接已經成功建立。

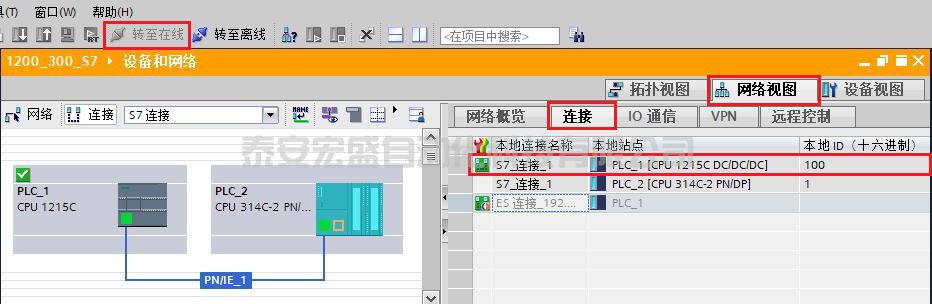

圖 14. 通訊連接已建立

（2）如果出現如圖 15 所示的情況，本地連接名稱“S7_連接_1”左側有紅色標志，則說明連接沒有建立，請檢查網線的連接、IP 地址等。

圖 15. 通訊連接未建立

1.3 S7-1200 側和 S7-300 側軟件編程

1. S7-1200 側軟件編程

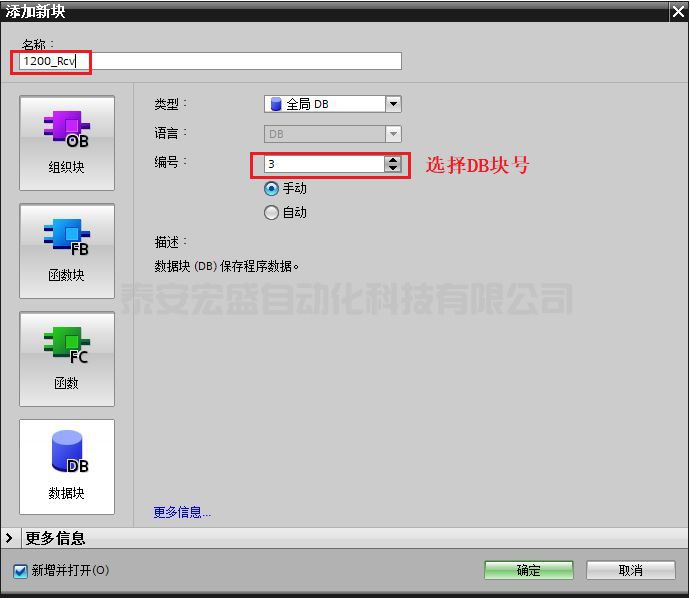

（1）創建并定義 S7-1200 的接收數據區 DB 塊。

通過“項目樹”>“PLC_1”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，在 DB 塊的“屬性->常規->屬性”中，取消勾選“優化的塊訪問”，點擊“確定”鍵，定義接收數據區為 10個字節的數組，如圖 16，17，18 所示。

圖 16. 創建接收數據區 DB 塊

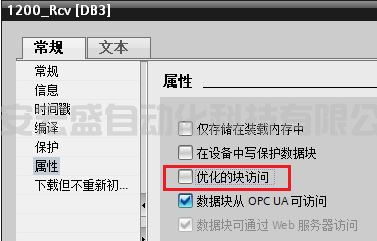

圖 17. 設置接收數據區 DB 塊屬性

圖 18. 定義接收數據區為字節類型的數組

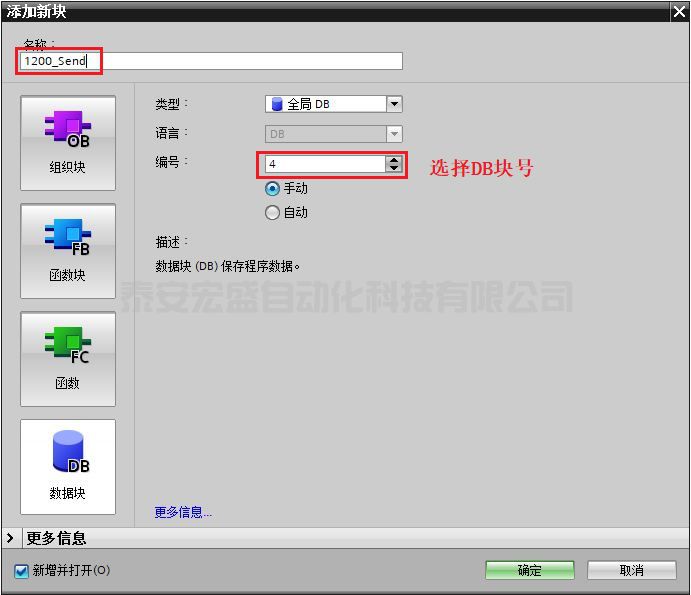

（2）創建并定義 S7-1200 的發送數據區 DB 塊。

通過“項目樹”>“PLC_1”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，在 DB 塊的“屬性->常規->屬性”中，取消勾選“優化的塊訪問”，點擊“確定”鍵，定義發送數據區為 10個字節的數組，如圖 19，20，21 所示。

圖 19. 創建發送數據區 DB 塊

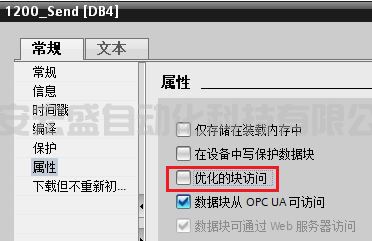

圖20. 設置發送數據區 DB 塊屬性

圖 21. 定義發送數據區為字節類型的數組

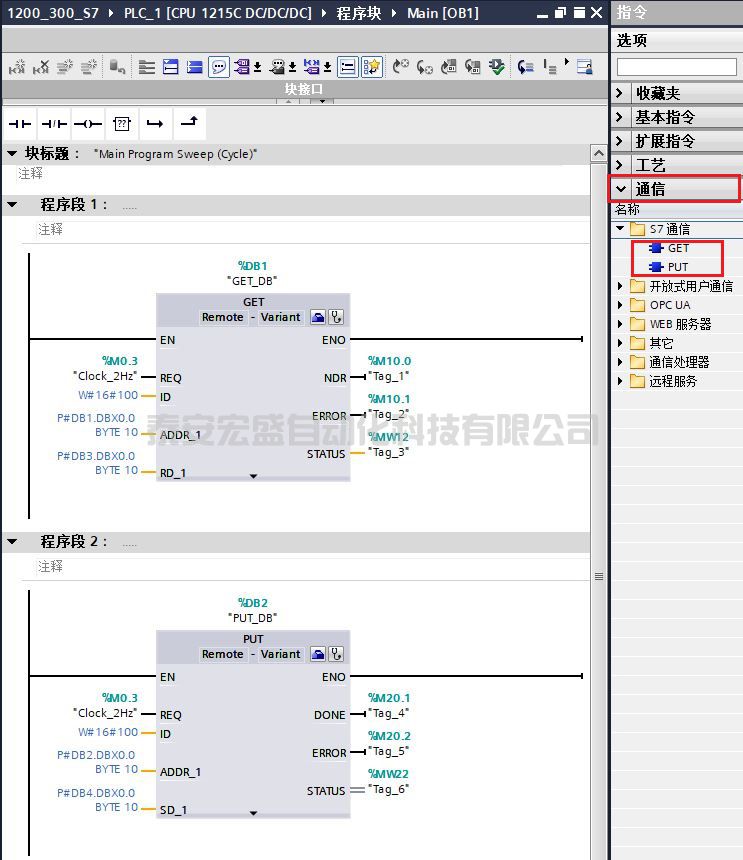

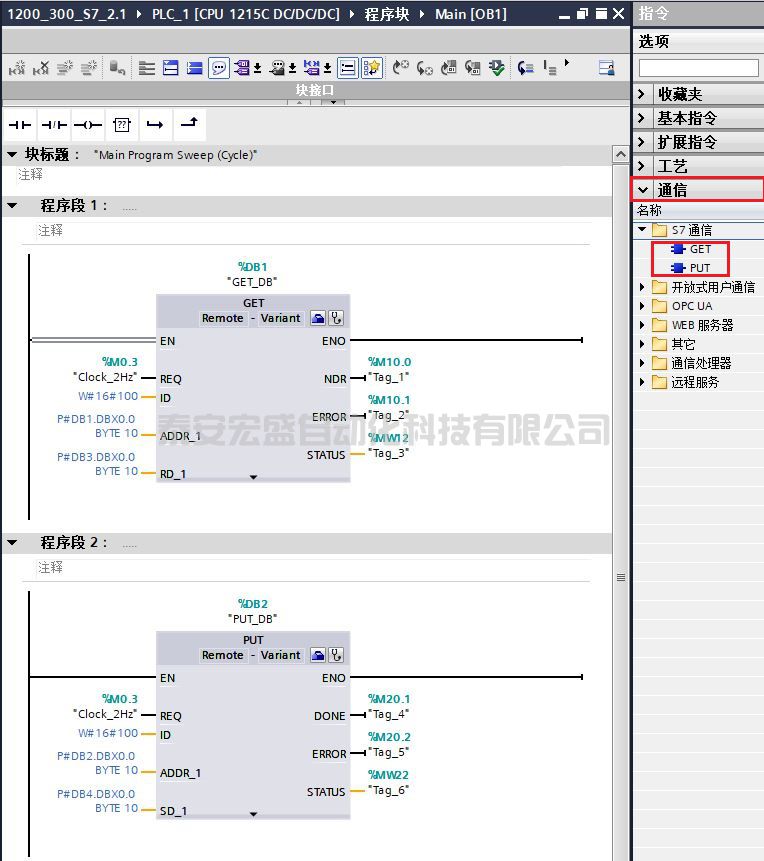

（3）在 OB1 中，從“指令” >“通信” >“S7 通信”下，調用 GET、PUT 通信指令，程序調用如圖 22 所示。

圖 22. 程序調用功能

（4）GET 功能塊使用背景數據塊 DB1，管腳說明如下：

參數說明：

輸入接口參數：

輸出接口參數：

（5）PUT 功能塊使用背景數據塊 DB2，管腳說明如下：

參數說明：

輸入接口參數：

輸出接口參數：

2. S7-300 側軟件編程

（1）創建并定義 S7-300 的發送數據區 DB 塊。

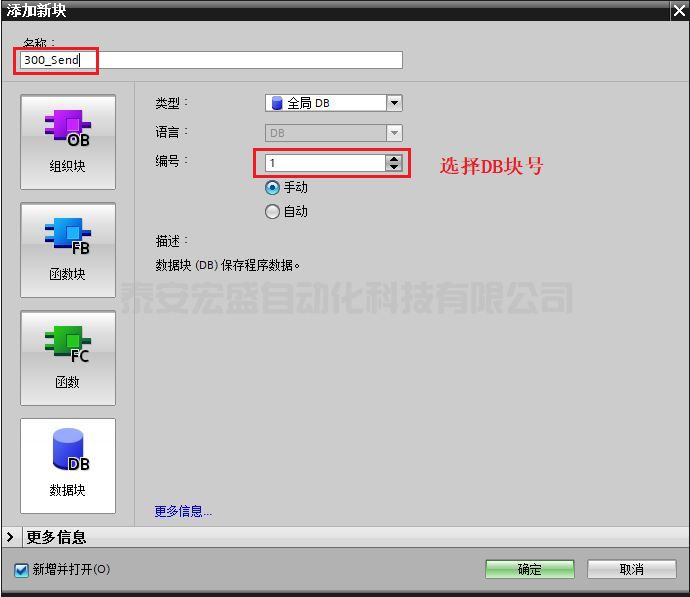

通過“項目樹”>“PLC_2”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，點擊“確定”鍵，定義發送數據區為 10 個字節的數組，如圖 23，24 所示。

圖 23. 創建發送數據區 DB 塊

圖 24. 定義發送數據區為字節類型的數組

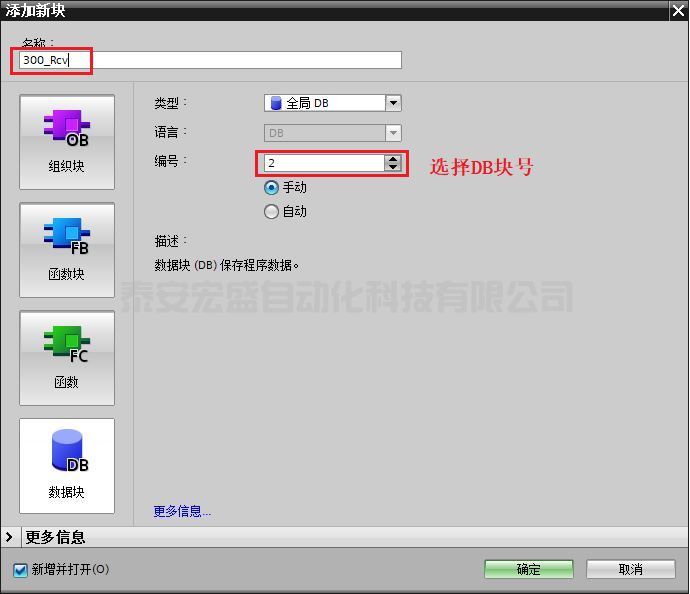

（2）創建并定義 S7-300 的接收數據區 DB 塊。

通過“項目樹”>“PLC_2”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，點擊“確定”鍵，定義接收數據區為 10 個字節的數組，如圖 25，26 所示。

圖 25. 創建接收數據區 DB 塊

圖 26. 定義接收數據區為字節類型的數組

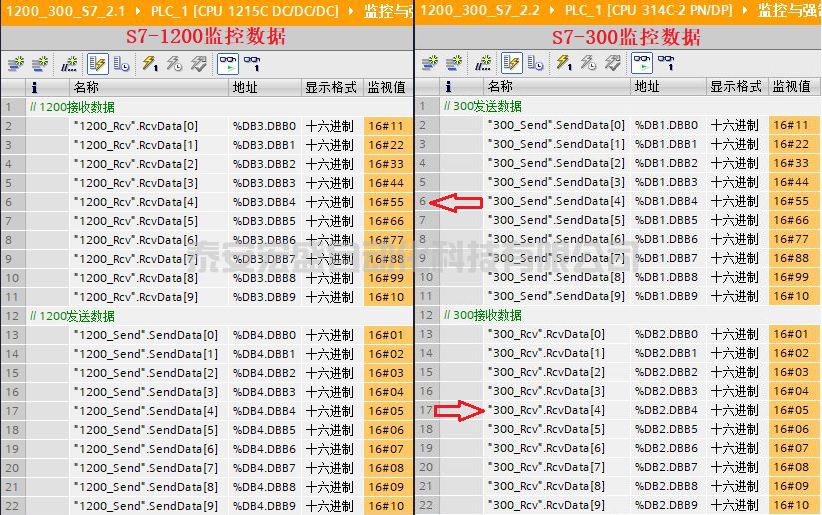

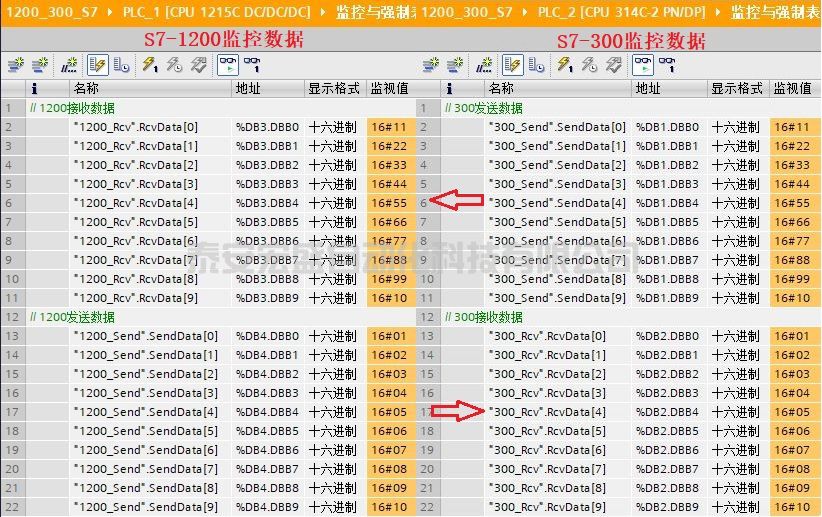

1.4 下載程序并監控通信結果

下載兩個 CPU 中的所有程序，實現兩個 CPU 之間數據交換，監控結果如圖 27 所示。

圖 27. 監控結果

二. 第二種情況（S7-1200 與 S7-300 不在同一個 TIA Portal 項目）

使用 TIA Portal 在一個項目中，新建一個 S7-1200 站點，在另一個項目中，新建一個 S7-300 站點，然后做 S7 通訊。

2.1 S7-1200 側通信的編程，連接參數及通信參數的配置

1. 使用 TIA Portal 軟件新建一個項目并完成硬件配置

在 TIA Portal 的 “Portal 視圖” 中選擇 “創建新項目” 創建一個新項目。

2. 添加硬件并命名PLC

然后進入 “項目視圖”，在“項目樹” 下雙擊 “添加新設備”，在對話框中選擇所使用的 S7-1200 CPU 添加到機架上，命名為 PLC_1，如圖 28 所示。

圖 28. 添加新設備

為了編程方便，使用 CPU 屬性中定義的時鐘位，定義方法如下：

在 “項目樹” > “PLC_1” > “設備組態” 中，選中 CPU ，然后在下面的屬性窗口中，“屬性” > “系統和時鐘存儲器” 下，將時鐘位定義在 MB0，如圖 29 所示。時鐘位程序主要使用 M0.3，它是以 2Hz 的速率在 0 和 1 之間切換的一個位，可以使用它去自動激活發送任務。

圖 29. 時鐘位

3. 為 PROFINET 通信口分配以太網地址

在 “設備視圖”中點擊 CPU 上代表 PROFINET 通信口的綠色小方塊，在下方會出現 PROFINET 接口的屬性，在 “以太網地址” 下分配 IP 地址為 192.168.0.1 ，子網掩碼為 255.255.255.0，點擊“添加新子網”，增加子網“PN/IE_1”，如圖 30 所示。

圖 30. 分配 IP 地址

2.2 S7-300 側通信的編程，連接參數及通信參數的配置

1．使用 TIA Portal 軟件新建項目，添加新設備并命名 PLC_2

打開 TIA Portal ，在 “Portal 視圖” 中選擇 “創建新項目” 創建一個新項目。然后進入 “項目視圖”，在“項目樹” 下雙擊 “添加新設備”，在對話框中選擇所使用的 S7-300 CPU 添加到機架上，命名為 PLC_2，如圖 31 所示。

圖 31. 添加新設備

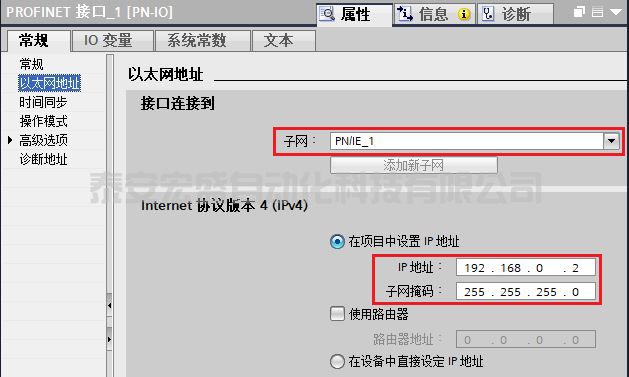

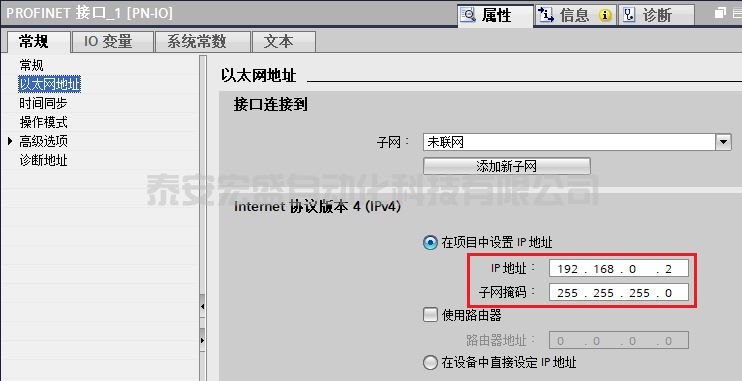

2. 為 PROFINET 通信口分配以太網地址

在 “設備視圖”中點擊 CPU 上代表 PROFINET 通信口的綠色小方塊，在下方會出現 PROFINET 接口的屬性，在 “以太網地址” 下分配 IP 地址為 192.168.0.2 ，子網掩碼為 255.255.255.0，選擇子網“PN/IE_1”，如圖 32 所示。

圖 32. 分配IP 地址

2.3 S7-1200 側組態 S7 連接，連接參數說明

1. 網絡組態

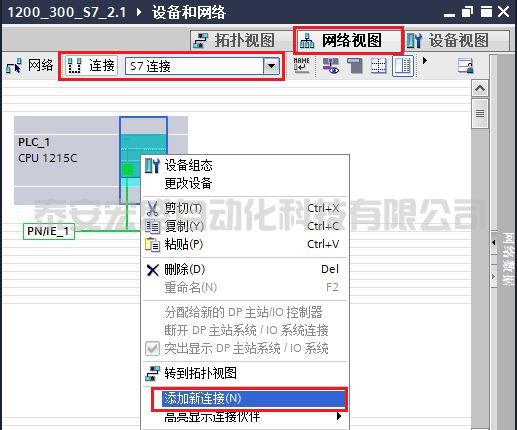

（1）打開 “網絡視圖” 配置網絡，首先點中左上角的“連接”圖標，選擇“S7 連接”，然后選中 S7-1200 CPU，右鍵選擇“添加新連接”，如圖 33 所示。

圖 33. 添加新連接

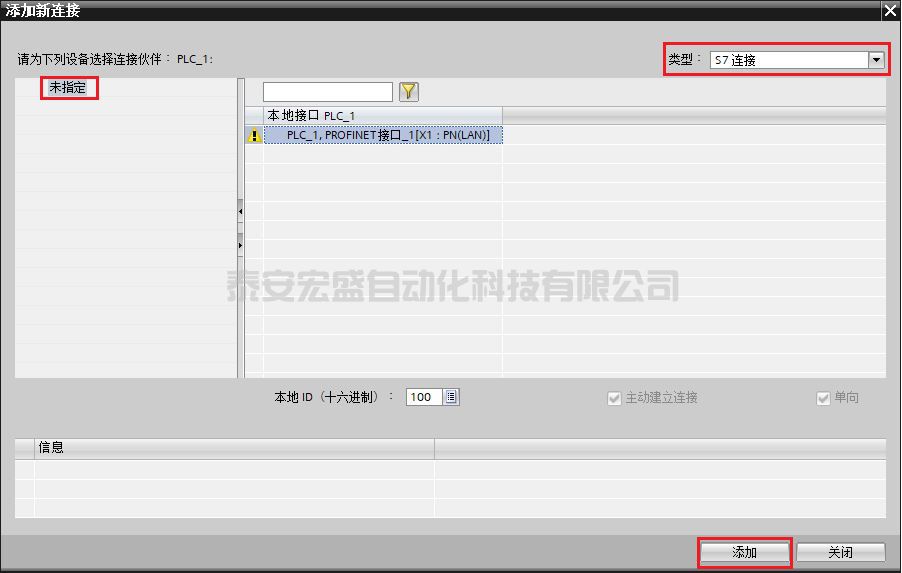

（2） 然后在“添加新連接”窗口中，選擇“未指定”，然后點擊“添加”建立 S7 連接，如圖 34 所示。

圖 34. 選擇連接伙伴

（3）在信息欄里顯示連接已添加，如圖 35 所示，點擊"關閉"即可。

圖 35. 創建新連接

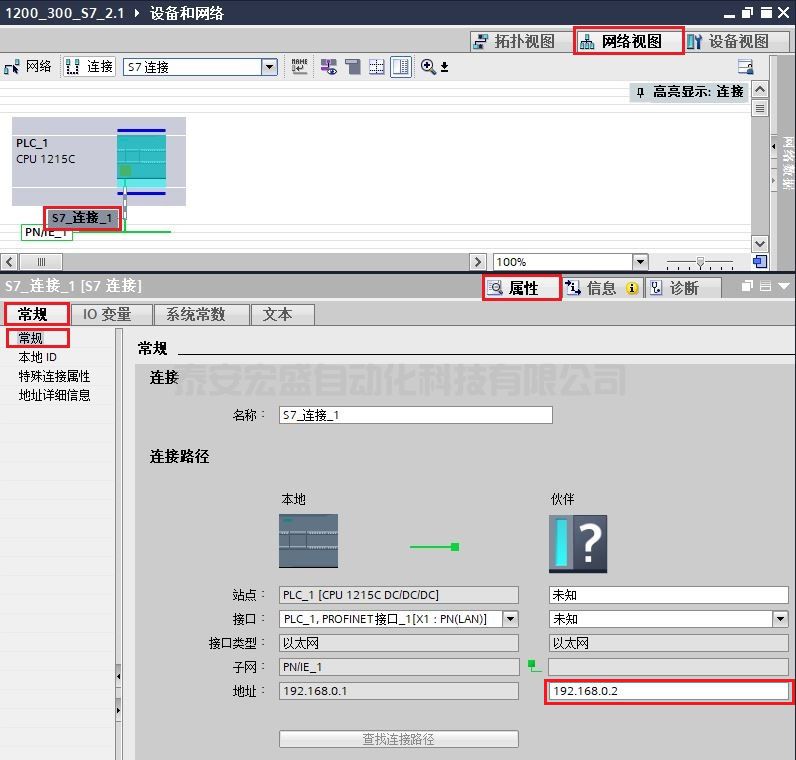

（4）在“網絡視圖”中，鼠標選中剛剛生成的"S7_連接_1"，在屬性的常規選項卡中的"常規"欄，設置伙伴方的 IP地址，如本例中的 192.168.0.2，如圖 36 所示。

圖 36. S7 連接常規信息

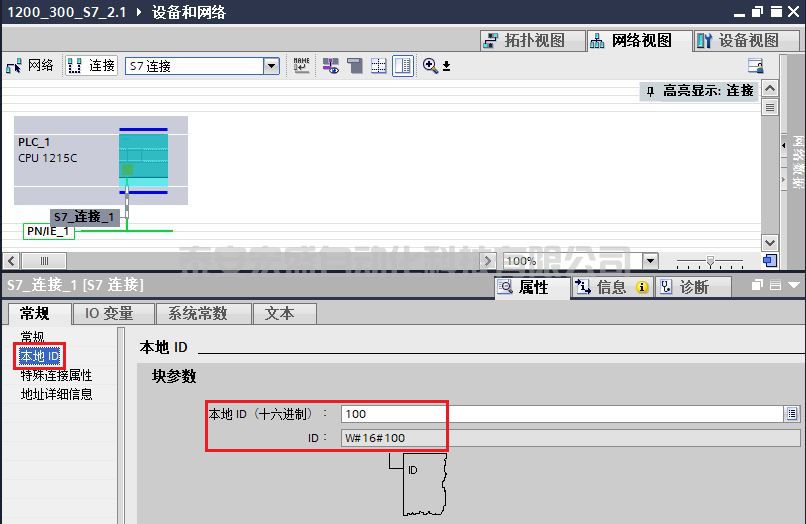

（5）在屬性的常規選項卡中的"本地 ID"欄，可查看連接的 ID 號，如圖 37 所示。

圖 37. 連接 ID 號

（6）在屬性的常規選項卡中的"特殊連接屬性"欄，可查看連特殊接屬性，如圖 38 所示。

圖 38. 連接屬性

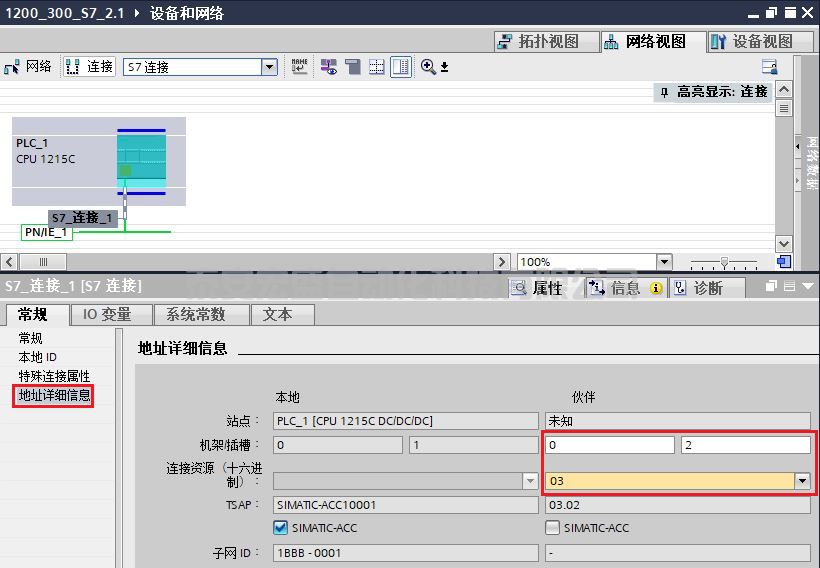

（7）在屬性的常規選項卡中的"地址詳細信息"欄，可定義伙伴方的 TSAP 號，如圖 39 所示。

圖 39. 定義伙伴方的 TSAP 號

注意：S7-300 預留給 S7 連接 TSAP 地址：03.02；如果通信伙伴是 S7-400，TSAP 地址：03.0x（x 是十六進制），x 要根據用于通信的 CPU 槽位（即使通信使用 CP，也是看其所屬的 CPU 的槽位）來決定 TSAP 地址，例如：通信的 CPU 在 3 號槽，則 TSAP 地址為 03.03。

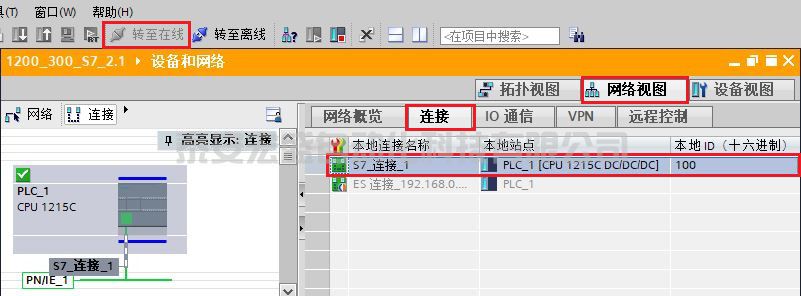

2. 檢查連接狀態

（1）配置完網絡連接，分別對 S7-1200 和 S7-300 編譯保存并下載。下載完成后，可點擊"轉至在線"按鈕，在“網絡視圖”的“連接”選項卡中查看連接狀態，如圖 40 所示，本地連接名稱“S7_連接_1”左側有綠色標志，則表示組態的連接已經成功建立。

圖 40. 通訊連接已建立

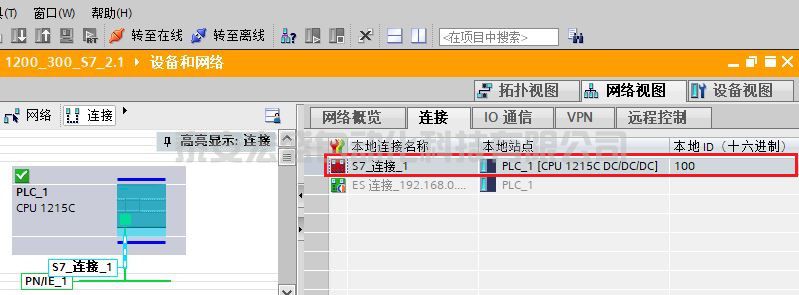

（2）如果出現如圖 41 所示的情況，本地連接名稱“S7_連接_1”左側有紅色標志，則說明連接沒有建立，請檢查網線的連接、IP 地址等。

圖 41. 通訊連接未建立

2.4 S7-1200 側和 S7-300 側軟件編程

1. S7-1200 側軟件編程

（1）創建并定義 S7-1200 的接收數據區 DB 塊。

通過“項目樹”>“PLC_1”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，在 DB 塊的“屬性->常規->屬性”中，取消勾選“優化的塊訪問”，點擊“確定”鍵，定義接收數據區為 10 個字節的數組，如圖 42，43，44 所示。

圖 42. 創建接收數據區 DB 塊

圖 43. 設置接收數據區 DB 塊屬性

圖 44. 定義接收數據區為字節類型的數組

（2）創建并定義 S7-1200 的發送數據區 DB 塊。

通過“項目樹”>“PLC_1”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，在 DB 塊的“屬性->常規->屬性”中，取消勾選“優化的塊訪問”，點擊“確定”鍵，定義發送數據區為 10 個字節的數組，如圖 45，46，47 所示。

圖 45. 創建發送數據區 DB 塊

圖 46. 設置發送數據區 DB 塊屬性

圖 47. 定義發送數據區為字節類型的數組

（3）在 OB1 中，從“指令” >“通信” >“S7 通信”下，調用 GET、PUT 通信指令，程序調用如圖 48 所示。

圖 48. 程序調用功能

（4）GET 功能塊使用背景數據塊 DB1，管腳說明如下：

參數說明：

輸入接口參數：

輸出接口參數：

（5）PUT 功能塊使用背景數據塊 DB2，管腳說明如下：

參數說明：

輸入接口參數：

輸出接口參數：

2. S7-300 側軟件編程

（1）創建并定義 S7-300 的發送數據區 DB 塊。

通過“項目樹”>“PLC_2”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，點擊“確定”鍵，定義發送數據區為 10 個字節的數組，如圖 49，50 所示。

圖 49. 創建發送數據區 DB 塊

圖 50. 定義發送數據區為字節類型的數組

（2）創建并定義 S7-300 的接收數據區 DB 塊。

通過“項目樹”>“PLC_2”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，點擊“確定”鍵，定義接收數據區為 10 個字節的數組，如圖 51，52 所示。

圖 51. 創建接收數據區 DB 塊

圖 52. 定義接收數據區為字節類型的數組

2.5 下載程序并監控通信結果

下載兩個 CPU 中的所有程序，實現兩個 CPU 之間數據交換，監控結果如圖 53 所示。

圖 53. 監控結果

三. 第三種情況（S7-1200 在 TIA Portal 項目中，S7-300 在 STEP7 項目中）

使用 TIA Portal ，新建一個 S7-1200 站點，使用 STEP7，新建一個S7-300站點，然后做S7通訊。

3.1 S7-1200 側通信的編程，連接參數及通信參數的配置

1. 使用 TIA Portal 軟件新建一個項目并完成硬件配置

在 TIA Portal 的 “Portal 視圖” 中選擇 “創建新項目”。

2. 添加硬件并命名 PLC

然后進入 “項目視圖”，在“項目樹” 下雙擊 “添加新設備”，在對話框中選擇所使用的 S7-1200 CPU 添加到機架上，命名為 PLC_1，如圖 54 所示。

圖 54. 添加新設備

為了編程方便，使用 CPU 屬性中定義的時鐘位，定義方法如下：

在 “項目樹” > “PLC_1” > “設備組態” 中，選中 CPU ，然后在下面的屬性窗口中，“屬性” > “系統和時鐘存儲器” 下，將時鐘位定義在 MB0，如圖 55 所示。時鐘位程序主要使用 M0.3，它是以 2Hz 的速率在 0 和 1 之間切換的一個位，可以使用它去自動激活發送任務。

圖 55. 時鐘位

3. 為 PROFINET 通信口分配以太網地址

在 “設備視圖”中點擊 CPU 上代表 PROFINET 通信口的綠色小方塊，在下方會出現 PROFINET 接口的屬性，在 “以太網地址” 下分配IP 地址為 192.168.0.1 ，子網掩碼為 255.255.255.0，點擊“添加新子網”，增加子網 “PN/IE_1”，如圖 56 所示。

圖 56. 分配 IP 地址

3.2 S7-300 側通信的編程，連接參數及通信參數的配置

1. 創建PLC項目

在 STEP7 創建一個項目并插入 CPU314C-2PN/DP 站。操作步驟如下：

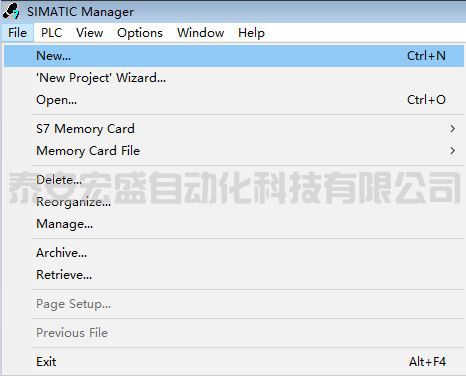

(1) 打開 STEP7， 在 “File” 菜單中選擇 “New…” 選項，如圖 57 所示。

圖 57. 新建項目

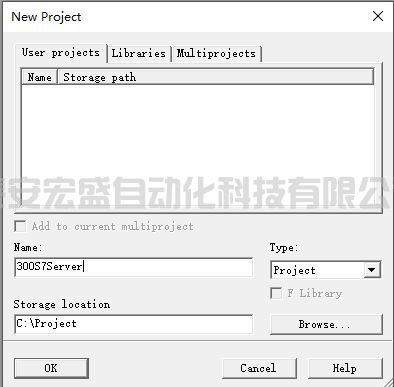

(2) 在彈出的創建新項目窗口里輸入項目名為“ 300S7Server ”，然后點擊“ OK ”按鈕，如圖 58 所示。

圖 58. 輸入項目名稱

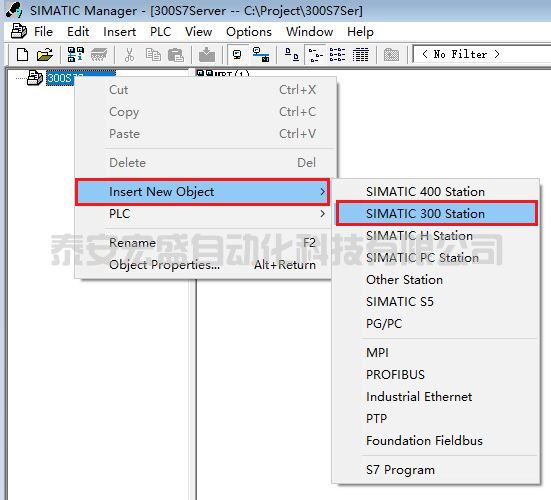

(3) 在 300S7Server 下點擊右鍵“ Insert New Object ”，選擇“ SIMATIC 300 Station ”，如圖 59 所示。

圖 59. 插入 S7-300 站點

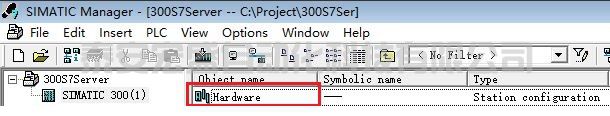

(4) 雙擊“ Hardware ”打開硬件組態，如圖 60 所示。

圖 60. 硬件組態

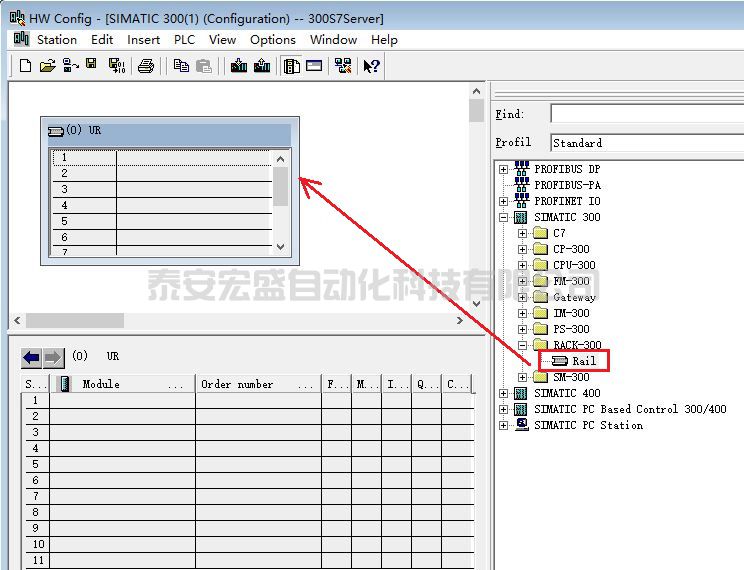

(5) 插入 S7-300 導軌，如圖 61 所示。

圖 61. 插入 S7-300 導軌

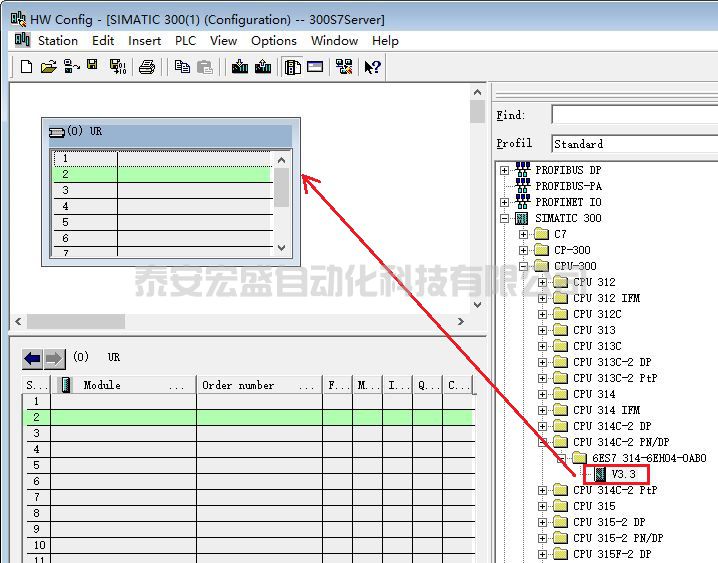

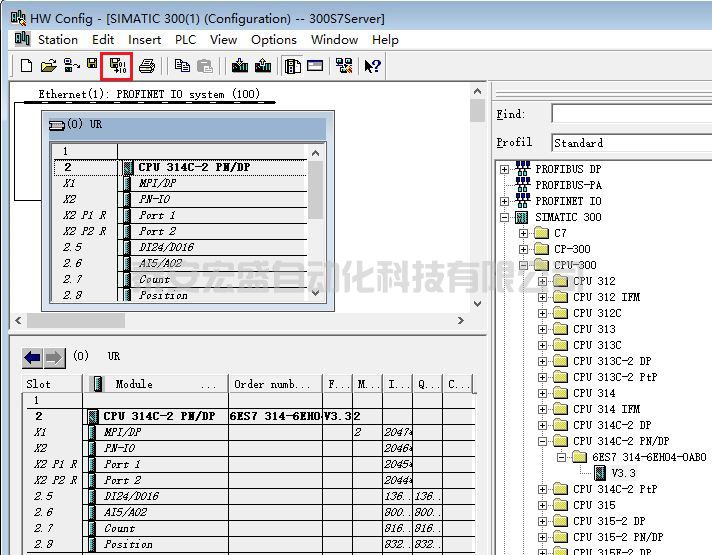

(6) 插入 S7-300 CPU ，與實際 CPU 一致： 6ES7 314-6EH04-0AB0 V3.3 ，如圖 62 所示。

圖 62. 插入 S7-300 CPU

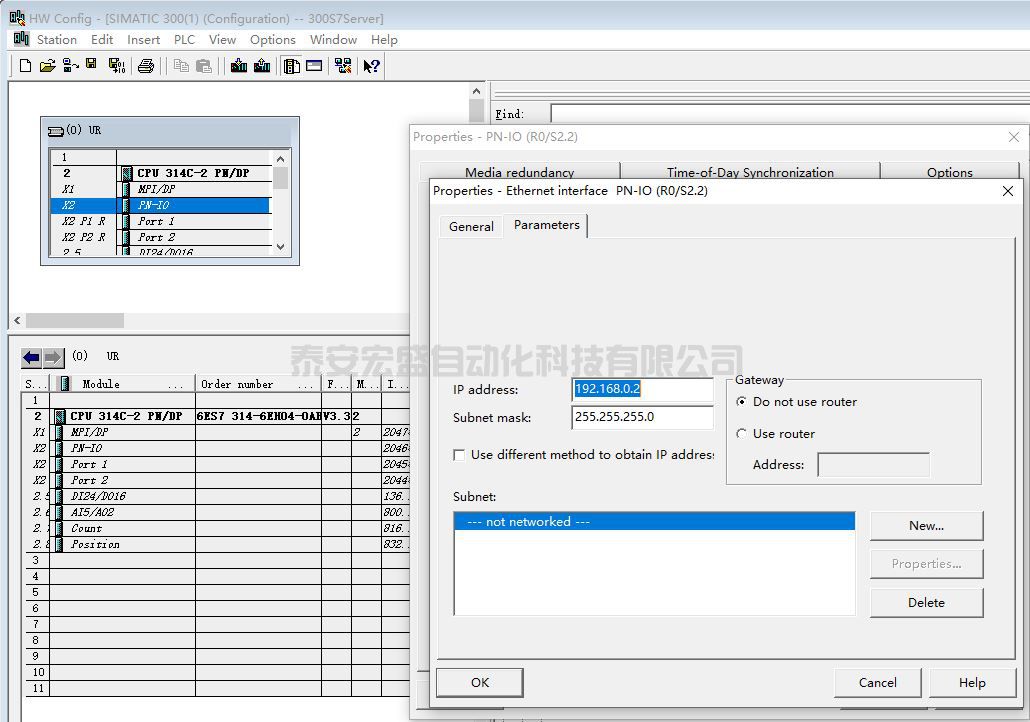

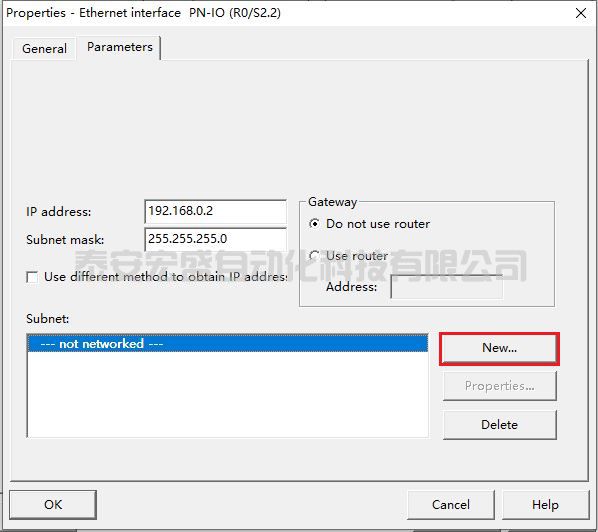

(7) 在彈出的“ Properties-Ethernet interface PN-IO ”對話框的“ Parmeters ”選項卡中為以太網接口設置 IP 地址 192.168.0.2 和子網掩碼 255.255.255.0，如圖 63 所示 。

圖 63. 設置 IP 地址和子網掩碼

(8) 點擊“ New... ”新建子網，如圖 64 所示。

圖 64. 新建子網

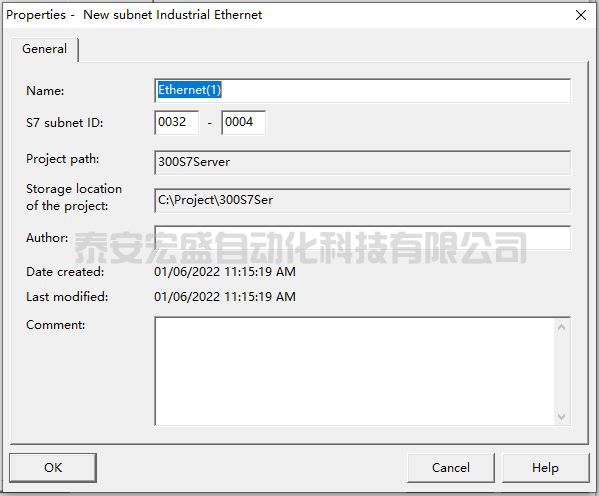

(9) “ New subnet Industrial Ethernet ”對話框下 Name ： Ethernet(1) ，如圖 65 所示。

圖 65. 子網名稱

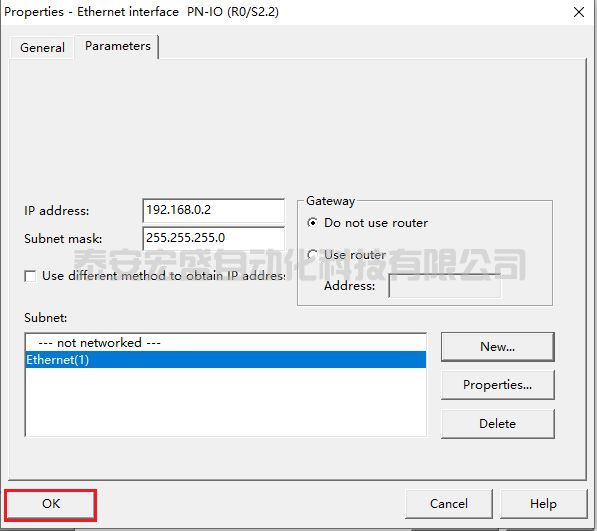

(10) 新建 子網 后，點擊“ OK ”，如圖 66 所示。

圖 66. 確認子網

(11) 點擊“ Save and Compile ”按鈕。編譯保存硬件組態信息，如圖 67 所示。

圖 67. 保存并編譯硬件組態

3.3 S7-1200 側組態 S7 連接，連接參數說明

1. 網絡組態

（1）打開 “網絡視圖” 配置網絡，首先點中左上角的“連接”圖標，選擇“S7 連接”，然后選中 S7-1200 CPU，右鍵選擇“添加新連接”，如圖 68 所示。

圖 68. 添加連接

（2） 然后在“添加新連接”窗口中，選擇“未指定”，然后點擊“添加”建立 S7 連接，如圖 69 所示。

圖 69. 選擇連接伙伴

（3）在信息欄里顯示連接已添加，如圖 70 所示，點擊"關閉"即可。

圖 70. 創建新連接

（4）在“網絡視圖”中，鼠標選中剛剛生成的"S7_連接_1"，在屬性的常規選項卡中的"常規"欄，設置伙伴方的 IP 地址，如本例中的 192.168.0.2，如圖 71 所示。

圖 71. S7 連接常規信息

（5）在屬性的常規選項卡中的"本地 ID"欄，可查看連接的 ID 號，如圖 72 所示。

圖 72. 連接 ID 號

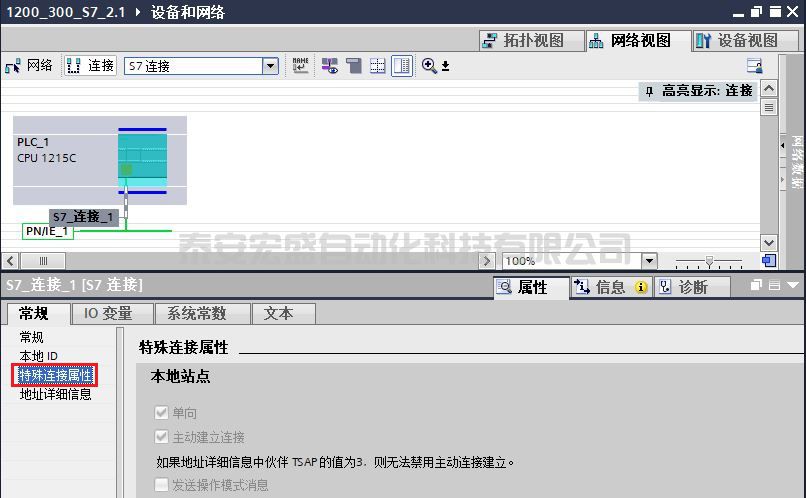

（6）在屬性的常規選項卡中的"特殊連接屬性"欄，可查看連特殊連接屬性，如圖 73 所示。

圖 73. 連接屬性

（7）在屬性的常規選項卡中的"地址詳細信息"欄，可定義伙伴方的 TSAP 號，如圖 74 所示。

圖 74. 定義伙伴方的 TSAP 號

注意：S7-300 預留給 S7 連接 TSAP 地址：03.02；如果通信伙伴是 S7-400，TSAP 地址：03.0x（x 是十六進制），x 要根據用于通信的 CPU 槽位（即使通信使用 CP，也是看其所屬的 CPU 的槽位）來決定 TSAP 地址，例如：通信的 CPU 在 3 號槽，則 TSAP 地址為 03.03。

2. 檢查連接狀態

（1）配置完網絡連接，分別對 S7-1200 和 S7-300 編譯保存并下載。下載完成后，可點擊"轉至在線"按鈕，在“網絡視圖”的“連接”選項卡中查看連接狀態，如圖 75 所示，本地連接名稱“S7_連接_1”左側有綠色標志，則表示組態的連接已經成功建立。

圖 75. 通訊連接已建立

（2）如果出現如圖 76 所示的情況，本地連接名稱“S7_連接_1”左側有紅色標志，則說明連接沒有建立，請檢查網線的連接、IP 地址等。

圖 76. 通訊連接未建立

3.4 S7-1200 側和 S7-300 側軟件編程

1. S7-1200 側軟件編程

（1）創建并定義 S7-1200 的接收數據區 DB 塊。

通過“項目樹”>“PLC_1”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，在 DB 塊的“屬性->常規->屬性”中，取消勾選“優化的塊訪問”，點擊“確定”鍵，定義接收數據區為 10 個字節的數組，如圖 77，78，79 所示。

圖 77. 創建接收數據區 DB 塊

圖 78. 設置接收數據區 DB 塊屬性

圖 79. 定義接收數據區為字節類型的數組

（2）創建并定義 S7-1200 的發送數據區 DB 塊。

通過“項目樹”>“PLC_1”>“程序塊”>“添加新塊”，選擇“數據塊” 創建 DB 塊，在 DB 塊的“屬性->常規->屬性”中，取消勾選“優化的塊訪問”，點擊“確定”鍵，定義發送數據區為 10 個字節的數組，如圖 80，81，82 所示。

圖 80. 創建發送數據區 DB 塊

圖 81. 設置發送數據區 DB 塊屬性

圖 82. 定義發送數據區為字節類型的數組

（3）在 OB1 中，從“指令” >“通信” >“S7 通信”下，調用 GET、PUT 通信指令，程序調用如圖 83 所示。

圖 83. 程序調用功能

（4）GET 功能塊使用背景數據塊 DB1，管腳說明如下：

參數說明：

輸入接口參數：

輸出接口參數：

（5）PUT 功能塊使用背景數據塊 DB2，管腳說明如下：

參數說明：

輸入接口參數：

輸出接口參數：

2. S7-300 側軟件編程

2.1 創建并定義 S7-300 的發送數據區 DB 塊。

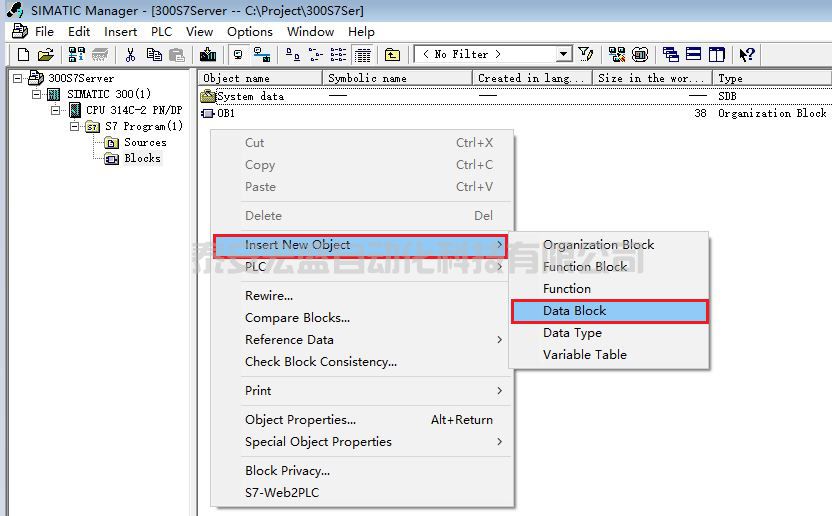

（1）添加 Data Block ，如圖 84 所示。

圖 84. 添加數據塊

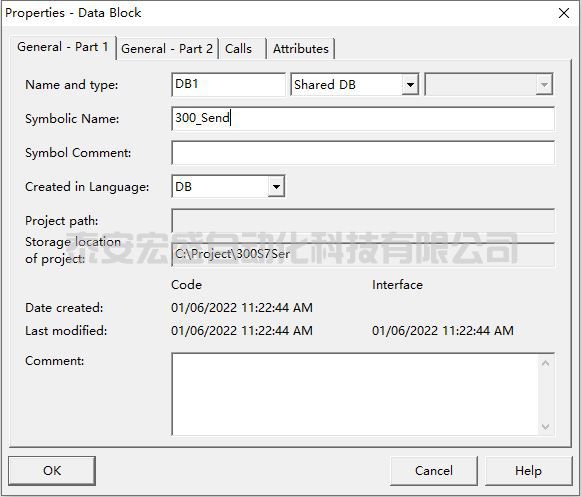

(2) 添加共享 DB1 ，作為發送數據區，如圖 85 所示。

圖 85. 定義發送數據塊

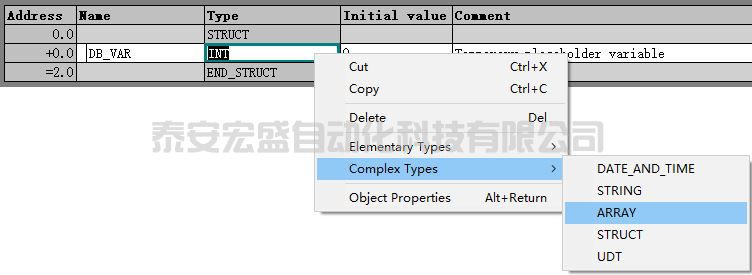

(3) 添加變量，類型為數組，如圖 86 所示。

圖 86. 修改數據類型

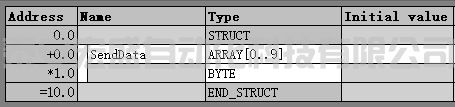

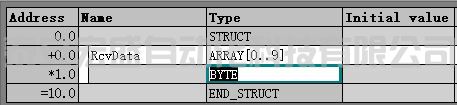

(4) 添加 10 個 BYTE 的數組變量，如圖 87 所示。

圖 87. 定義變量

2.2 創建并定義 S7-300 的接收數據區 DB 塊。

（1）添加 Data Block ，如圖 88 所示。

圖 88. 添加數據塊

(2) 添加共享 DB2 ，作為接收數據區，如圖 89 所示。

圖 89. 定義接收數據塊

(3) 添加變量，類型為數組，如圖 90 所示。

圖 90. 修改數據類型

(4) 添加 10 個 BYTE 的數組變量，如圖 91 所示。

圖 91. 定義變量

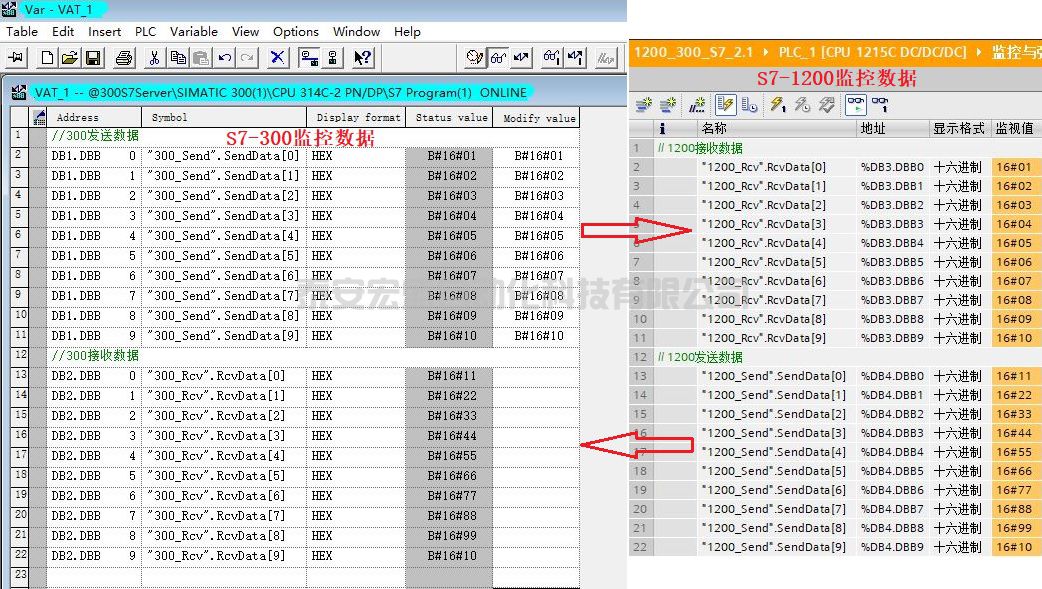

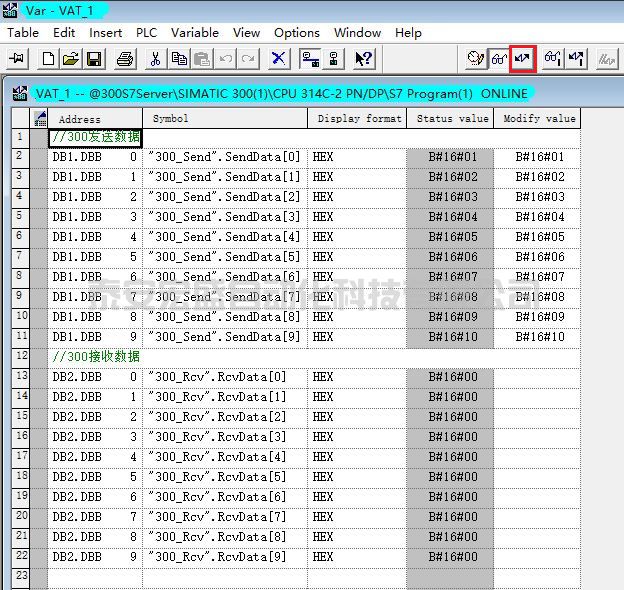

3.5 下載程序并監控通信結果

下載兩個 CPU 中的所有程序，實現兩個 CPU 之間數據交換：

(1) 寫入 16 進制數據“ 01 02 03 04 05 06 07 08 09 10 ”，如圖 92 所示。

圖 92. CPU314C-2PN/DP 寫入數據

（2）監控結果如圖 93 所示。

圖93. 監控結果
