WINCC不同變量結構使用同一窗口實現畫面切換

1. 新建畫面

2. 建立變量

3. 連接變量

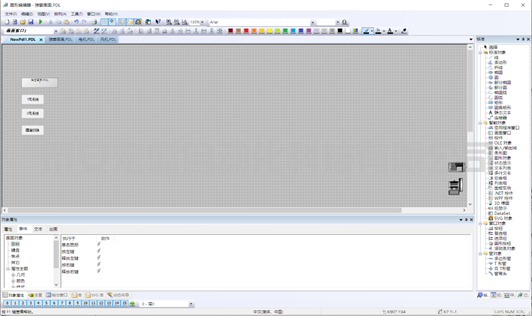

1. 新建畫面

使用同一個畫面窗口利用按鈕切換不同變量前綴的內容畫面，并實現不同系統之間的切換。

首先新建兩個子畫面（電機，風機）內容包括一個小標題，兩個按鈕，兩個狀態顯示。

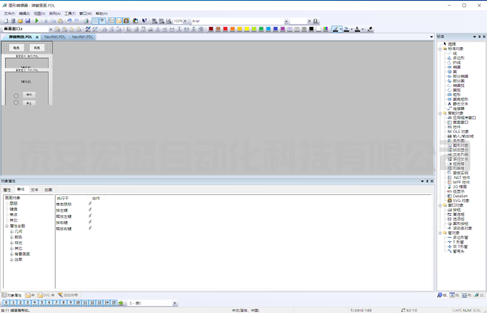

然后建立一個彈窗畫面用來切換子畫面包括兩個切換按鈕，兩個畫面窗口，實現電機和風機的切換。

建立一個主畫面用來調用彈窗畫面，實現系統的切換。

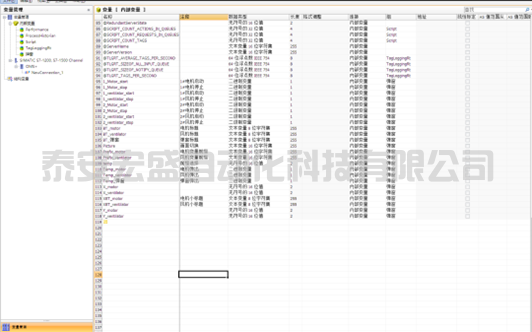

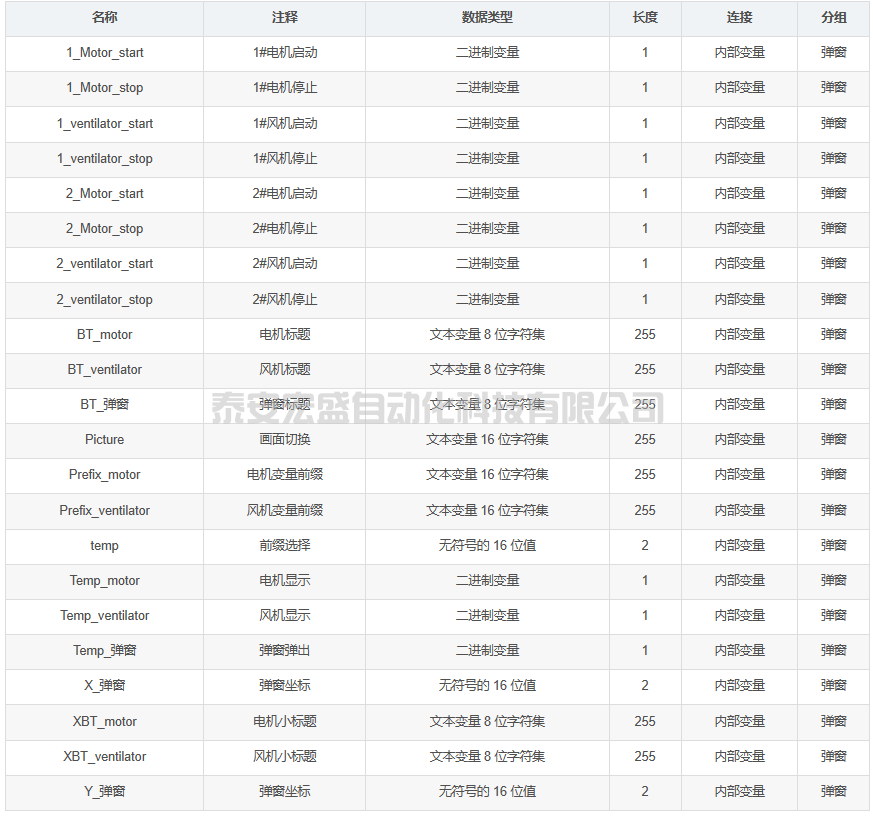

2. 建立變量

3. 連接變量

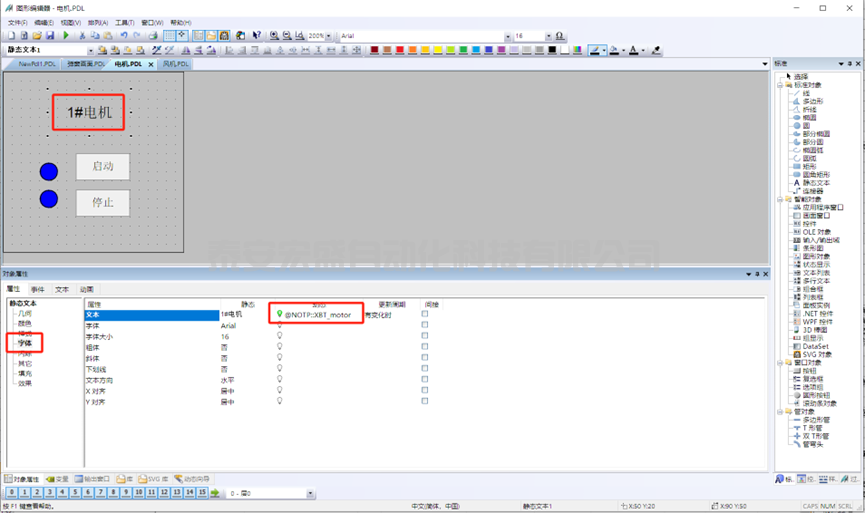

首先打開電機子畫面連接變量，連接小標題(@NPTP:XBT_motor)，因為小標題沒有變量前綴所以要這這樣寫。屏蔽掉前綴。

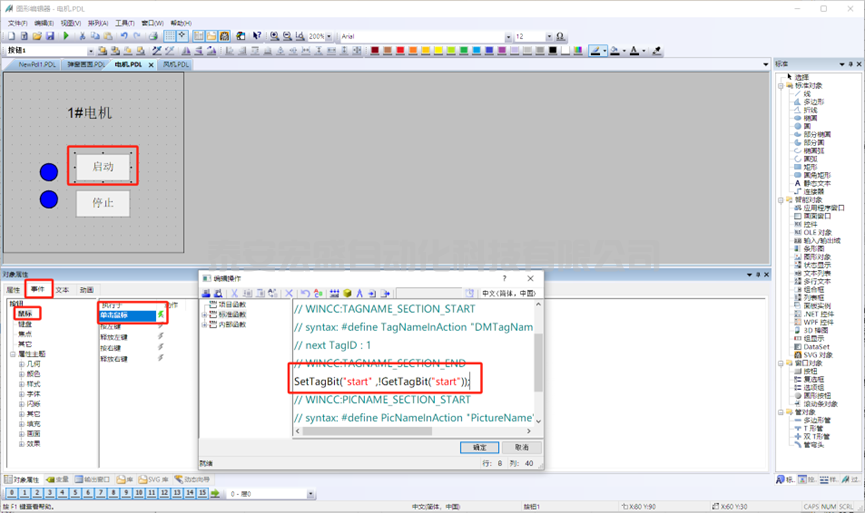

連接啟動按鈕（停止按鈕也這樣設置，但是連接stop變量），這樣是按下置1，再按一下復0。

同理修改風機的變量連接。

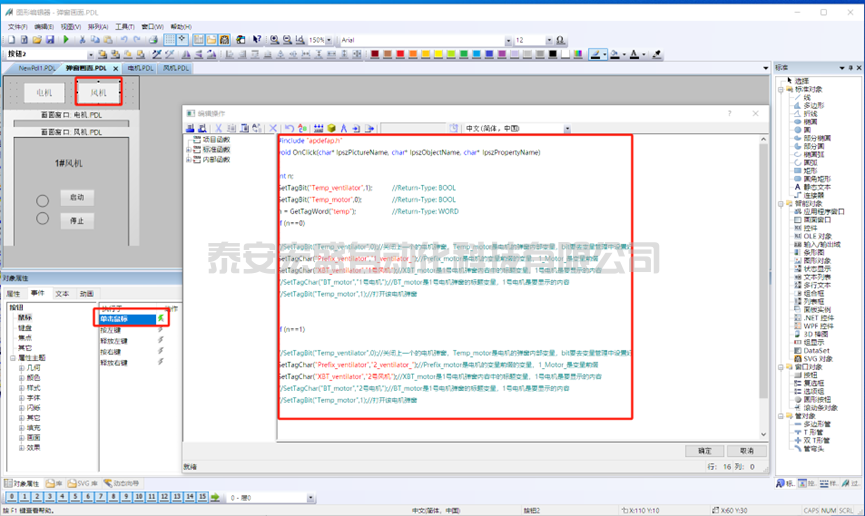

轉到切換畫面修改電機按鈕屬性

#include "apdefap.h"
void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName)
{
int n;
SetTagBit("Temp_motor",1);	   //打開電機畫面
SetTagBit("Temp_ventilator",0); //關閉風機畫面
n = GetTagWord("temp");	//獲取主畫面系統編號的賦值
if (n==0)                    //根據1號系統編號分配變量前綴
{
SetTagChar("Prefix_motor","1_Motor_");//Prefix_motor是電機的變量前綴的中間變量，1_Motor_是變量前綴
SetTagChar("XBT_motor","1號電機");//XBT_motor是電機畫面的標題變量，1號電機是要顯示的內容
}
if (n==1)  //根據2號系統編號分配變量前綴
{
SetTagChar("Prefix_motor","2_Motor_");
SetTagChar("XBT_motor","2號電機");
}

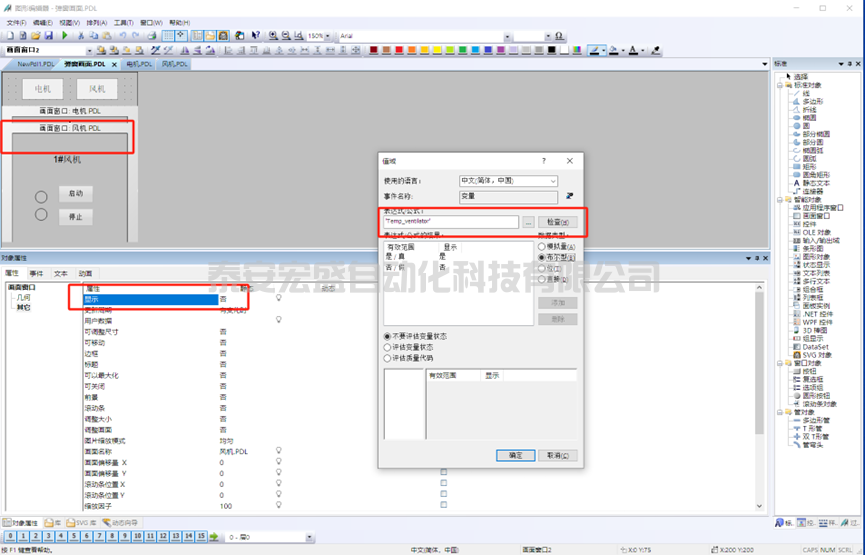

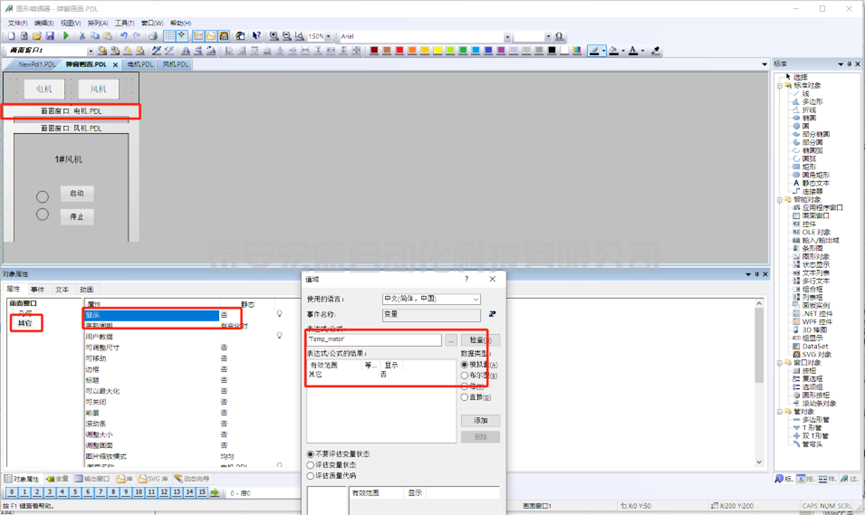

修改電機畫面窗口的屬性

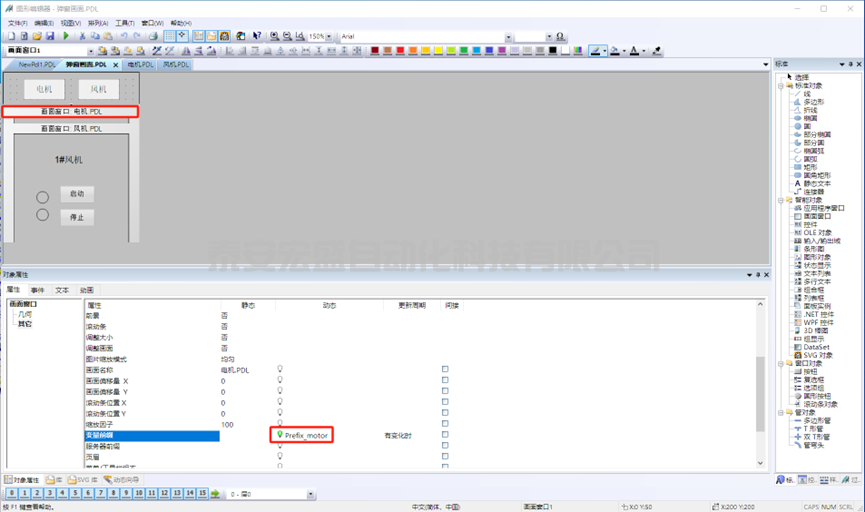

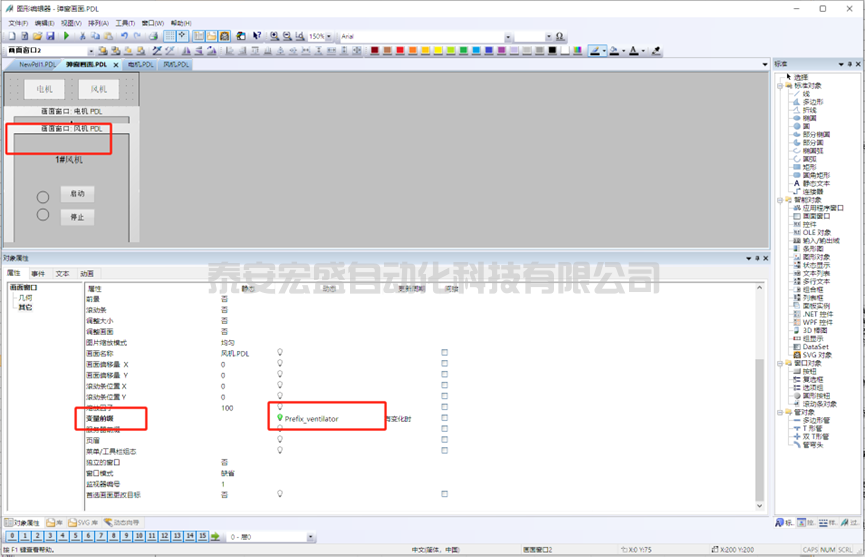

修改電機窗口的變量前綴

同理修改風機按鈕和風機窗口

#include "apdefap.h"
void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName)
{
int n;
SetTagBit("Temp_ventilator",1);
SetTagBit("Temp_motor",0);
n = GetTagWord("temp");
if (n==0)
{
SetTagChar("Prefix_ventilator","1_ventilator_");
SetTagChar("XBT_ventilator","1號風機");
}
if (n==1)
{
SetTagChar("Prefix_ventilator","2_ventilator_");
SetTagChar("XBT_ventilator","2號風機");
}

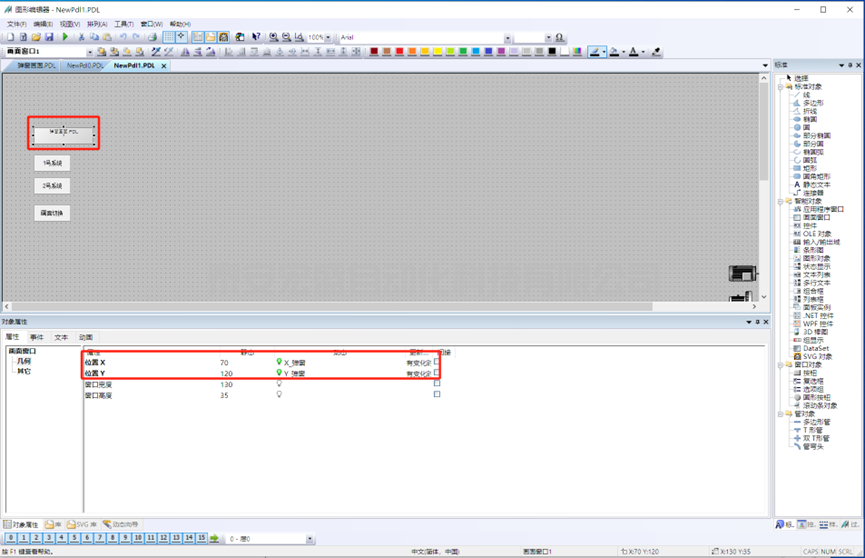

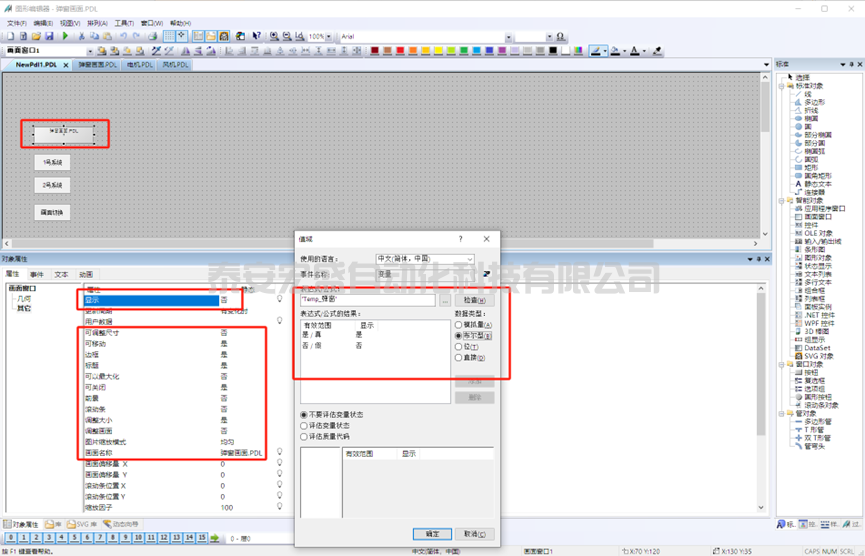

回到主界面設置彈窗的屬性

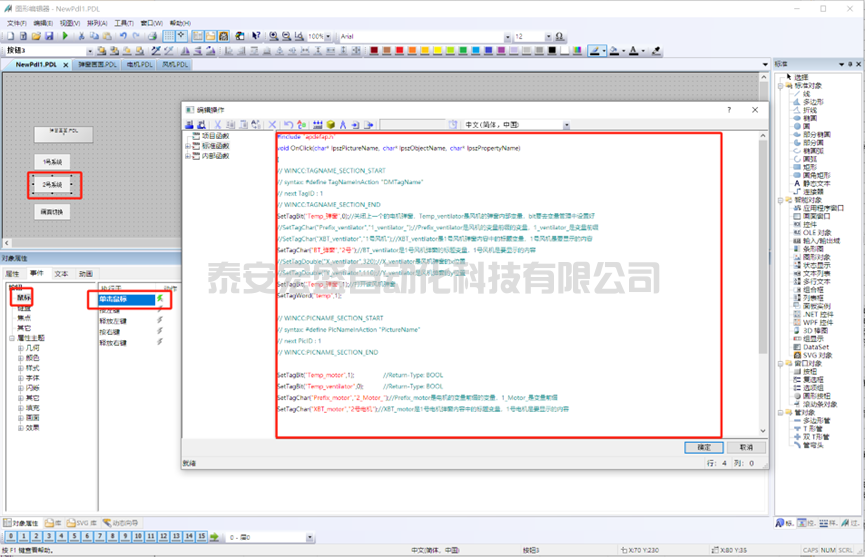

設置主畫面1號系統按鈕的事件

#include "apdefap.h"
void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName)
{
SetTagWord("X_彈窗",180);//彈窗畫面窗口的位置
SetTagWord("Y_彈窗",180);//彈窗畫面窗口的位置
SetTagBit("Temp_彈窗",0);//關閉上一個彈窗畫面窗口
SetTagChar("BT_彈窗","1號系統");//BT_motor是1號彈窗畫面窗口的標題變量
SetTagBit("Temp_彈窗",1);//打開彈窗彈窗畫面窗口
SetTagWord("temp",0);//識別系統編號賦值便于給彈窗畫面的變量前綴
SetTagBit("Temp_motor",1);	//默認打開電機
SetTagBit("Temp_ventilator",0);	//默認關閉風機
SetTagChar("Prefix_motor","1_Motor_"); //給當前1號系統的電機分配前綴
SetTagChar("XBT_motor","1號電機");//給彈窗畫面中的標題分配內容
}

同理修改2號系統按鈕

#include "apdefap.h"
void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName)
{
SetTagWord("X_彈窗",180);//彈窗畫面窗口的位置
SetTagWord("Y_彈窗",240);//彈窗畫面窗口的位置
SetTagBit("Temp_彈窗",0);//關閉上一個彈窗畫面窗口
SetTagChar("BT_彈窗","2號系統");//BT_motor是1號彈窗畫面窗口的標題變量
SetTagBit("Temp_彈窗",1);//打開彈窗彈窗畫面窗口
SetTagWord("temp",1);//識別系統編號賦值便于給彈窗畫面的變量前綴
SetTagBit("Temp_motor",1);	//默認打開電機
SetTagBit("Temp_ventilator",0);	//默認關閉風機
SetTagChar("Prefix_motor","2_Motor_"); //給當前1號系統的電機分配前綴
SetTagChar("XBT_motor","2號電機");//給彈窗畫面中的標題分配內容
}

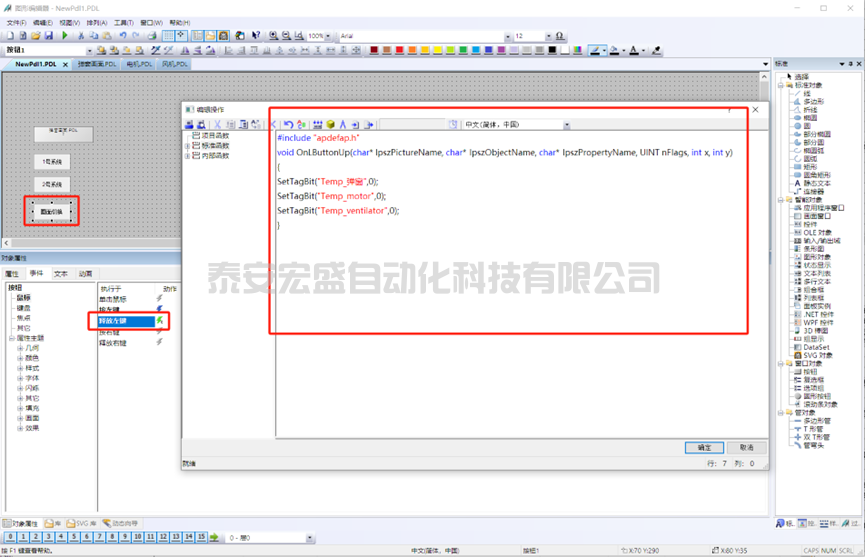

此時在切換畫面的時候彈窗畫面會自動顯示出來，因此需要在畫面切換按鈕設置關閉全部的彈窗

#include "apdefap.h"
void OnLButtonUp(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y)
{
SetTagBit("Temp_彈窗",0);
SetTagBit("Temp_motor",0);
SetTagBit("Temp_ventilator",0);
}

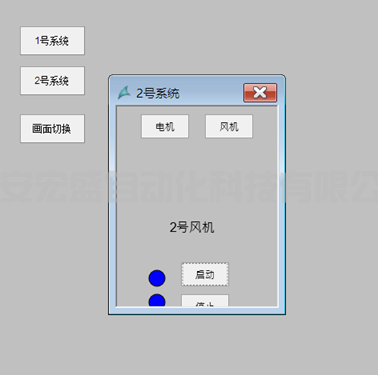

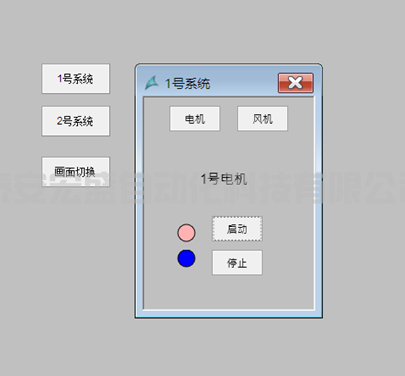

演示一下：
