一、CPU 參數屬性配置
在項目中添加 CPU 后，通過打開設備視圖，選中機架上的 CPU，下方的巡視窗口的 CPU 屬性中可以配置 CPU 的各種參數，CPU 的通信接口，本體的輸入輸出，啟動特性，保護等設置。下面以 CPU 1215C V4.6 為例介紹 CPU 的參數設置
如圖 1所示
二、常規
三、PROFINET 接口
“常規”：標識 PROFINET 接口 的名稱，作者和注釋

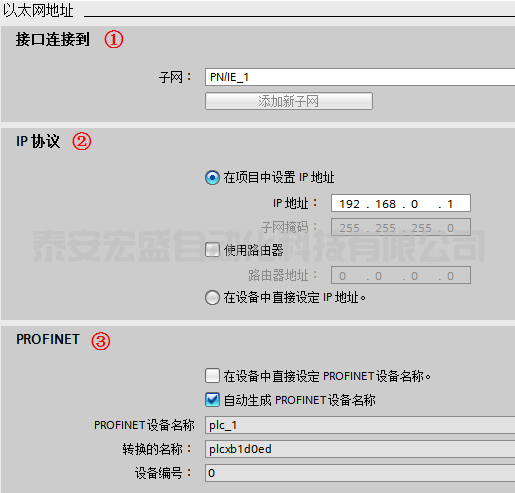

“以太網地址”：
如圖所示
② “IP 協議”：默認為“在項目中設置 IP 地址”，此時在項目組態中設置 IP 地址，子網掩碼等。如果使用路由器，則激活“使用路由器”，并設置路由器地址。也可以選擇“在設備中直接設定 IP 地址”，則可以在程序中使用指令“T_CONFIG”或者通過在線訪問、Automation Tool、HMI 等方式分配地址，T_CONFIG 修改 IP，詳細介紹請參見使用 T-CONFIG 指令修改 S7-1200 的 IP 地址和設備名稱。
③ “PROFINET”：
激活“在設備中直接設定 PROFINET 設備名稱，則表示不在硬件組態中組態設備名稱，而是在程序中使用指“T_CONFIG”或者通過在線訪問、Automation Tool、HMI 等方式分配設備名。
激活“自動生成 PROFINET 設備名稱”，TIA Portal 根據接口名稱自動生成 PROFINET 設備名稱。
“轉換的名稱”，是指此 PROFINET 設備名稱轉換為符合 DNS 慣例的名稱，用戶不能修改。
“設備編號”，是指 PROFINET IO 設備的編號。在發生故障時可以通過編程讀取該編號。對于 IO 控制器默認為 0， 無法修改。
“時間同步”：
可以激活“通過 NTP 服務器啟動同步時間”。NTP（Network Time Protocol） 即網絡時間協議，可用于同步網絡中系統時鐘的一種通用機制?？梢詫?shí)現跨子網的時間同步，精度則取決于所使用的 NTP 服務器和網絡路徑等特性。在 NTP 時間同步模式下，CPU 的接口按設定的“更新間隔”時間（單位為秒）從 NTP 服務器定時獲取時鐘同步，時間間隔的取值范圍在 10 秒到一天之間，這里最多可以添加 4 個 NTP 服務器。
“CPU 與該設備中的模塊進行數據同步”：是指同步 CM/CP 的時間和 CPU 的時間。
建議在 CM/CP 和 CPU 中，只對一個模塊進行時間同步，以便使站內的時間保持一致。
V4.0 開始可以設置是否是 “IO 設備”。如果該 CPU 作為智能設備，則激活“IO 設備”，并在“已分配的 IO 控制器中”， 選擇該 IO 設備的 IO 控制器（如果 IO 控制器不在同一項目中，則選擇“未分配”）。并根據需要選擇是否激活“PN 接口的參數由上位 IO 控制器進行分配”和“優先啟用”等參數，以及設置智能設備的通信傳輸區等。
可以對“接口選項”，“介質冗余”，“實時設定”和“端口”進行設置。
用于設置 Profinet IO 的一些設置，例如發送時鐘，不帶可更換介質時支持設備更換，MRP 環網，端口的設置等。
激活“啟用使用該接口訪問 Web 服務器”，則可以通過該接口訪問集成在 CPU 內部的 Web 服務器。
四、數字量輸入輸出
“名稱”：定義更改組件的名稱
“注釋”：說明模塊或設備的用途
② “輸入濾波器”：為了抑制寄生干擾，可以設置一個延遲時間，即在這個時間之內的干擾信號都可以得到有效抑制，被系統自動濾除掉，默認的輸入濾波時間為 6.4 ms；
③ “啟用上升沿或下降沿檢測”：可為每個數字量輸入啟用上升沿和下降沿檢測，在檢測到上升沿或下降沿時觸發過程事件。
“事件名稱”：定義該事件名稱
“硬件中斷”：當該事件到來時，系統會自動調用所組態的硬件中斷組織塊一次。如果沒有已定義好的硬件中斷組織塊，可以點擊后面的省略按鈕并新增硬件中斷組織塊連接該事件。

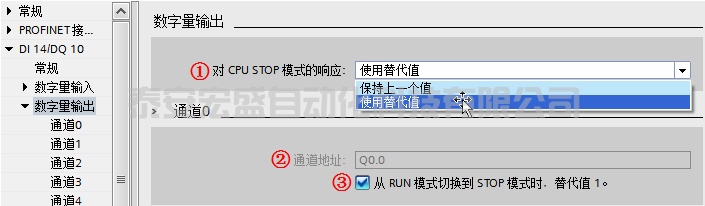

② “通道地址”：輸出通道的地址，首地址在“I/O 地址”項中設置；
③ “從 RUN 模式切換到 STOP 模式時，替代值 1”：如果在數字量輸出設置中，選擇“使用替代值”，則此處可以勾選，表示從運行切換到停止?fàn)顟B(tài)后，輸出使用“替代值 1”，如果不勾選表示輸出使用“替代值 0”。如果選擇了“保持上一個值”則此處為灰色不能勾選。
② "結束地址"：系統根據起始地址和模塊的 IO 數量自動計算并生成結束地址；
③ "組織塊"：可將過程映像區關聯到一個組織塊，當啟用該組織塊時，系統將自動更新所分配的過程映像分區；
④ "過程映像"：選擇過程映像分區。
五、模擬量
“名稱”：定義更改組件的名稱
“注釋”：說明模塊或設備的用途

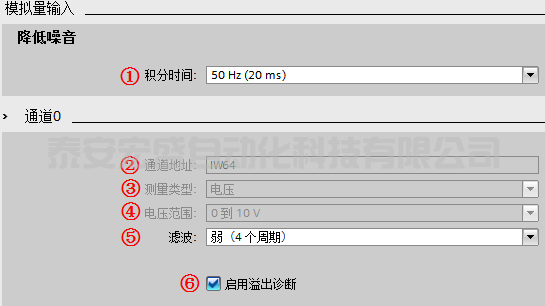

“模擬量輸入”:組態如圖所示。
② “通道地址”：首地址在模擬量的“I/O 地址”中設置；
③ “測量類型”：本體上的模擬量輸入只能測量電壓信號，所以選項為灰，不可設置；
④ “電壓范圍”：測量的電壓信號范圍為固定的 0～10V；
⑤ “濾波”：模擬值濾波可用于減緩測量值變化，提供穩定的模擬信號。模塊通過設置濾波等級（無、弱、中、強）計算模擬量平均值來實現平滑化。
⑥ “啟用溢出診斷”：如果激活“啟用溢出診斷”，則發生溢出時會生成診斷事件。

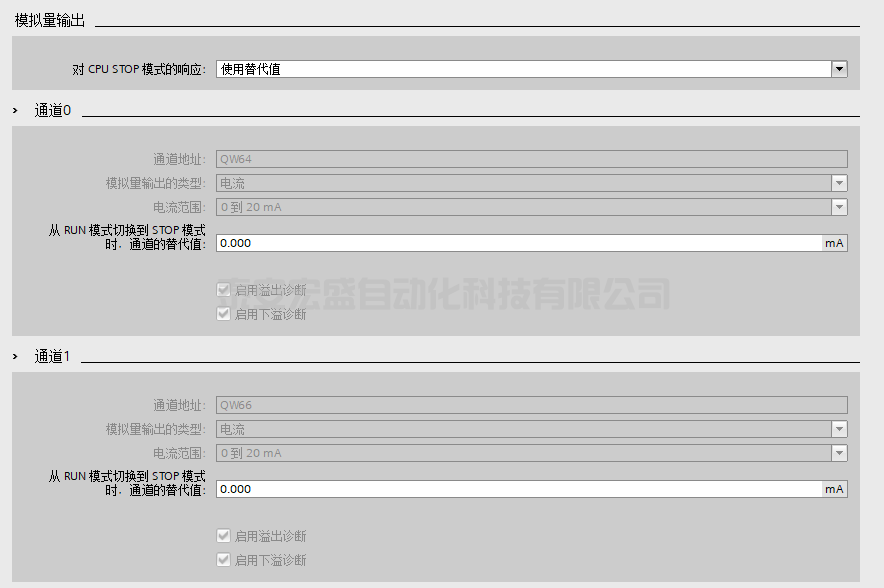

② “通道地址”：模擬量輸出首地址在模擬量的“I/O 地址”中設置；
③ “模擬量輸出的類型”：本體上的模擬量輸出只支持電流信號，所以選項為灰，不可設置；
④ “電流范圍”：輸出的電流信號范圍為固定的 0～20mA；
⑤ “從 RUN 模式切換到 STOP 模式時，通道的替代值”：如果在模擬量輸出設置中，選擇“使用替代值”，則此處可以設置替代的輸出值，設置值的范圍為 0.0～20.0mA，表示從運行切換到停止?fàn)顟B(tài)后，輸出使用設置的替代值。如果選擇了“保持上一個值”則此處為灰色不能設置；
⑥ “啟用溢出（上溢）/下溢診斷”：激活溢出診斷，則發生溢出時會生成診斷事件。集成模擬量都是激活的，而擴展模塊上的則可以選擇是否激活。

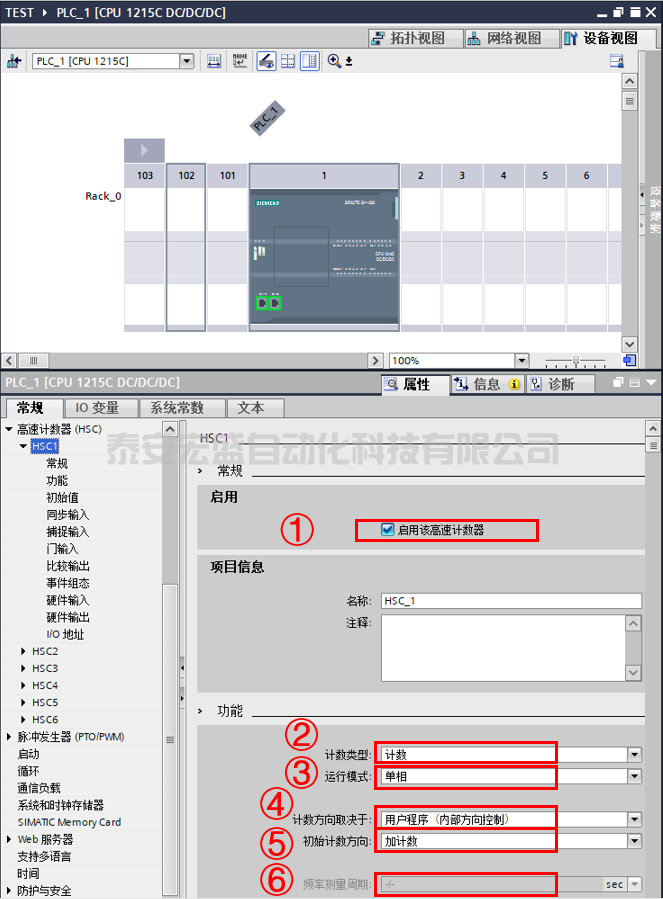

六、高速計數器

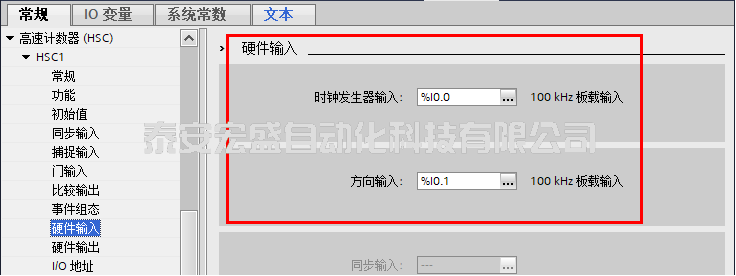

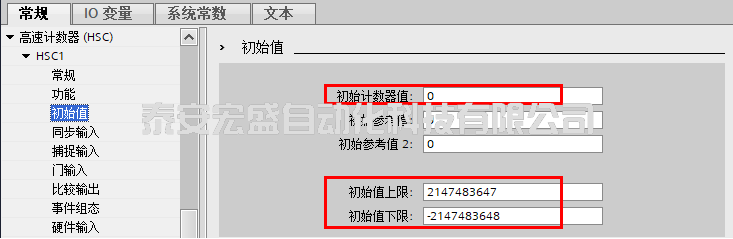

2.組態輸入
注意：對于高速計數器的相關硬件輸入點，一般情況下需要設置其濾波時間，具體參PLC技術手冊。如果組態計數模式、頻率模式，可以在不使用指令情況下直接讀取計數值與頻率值。

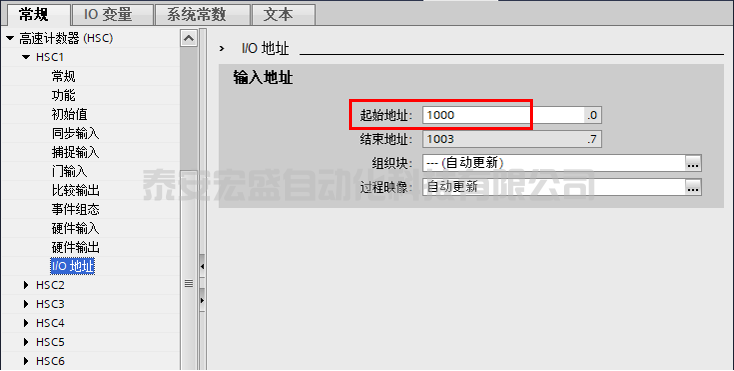

3.I/O 地址
4. 編程
在程序中讀取基于起始地址的有符號雙整數變量即為計數值或者頻率值（單位：Hz），一般使用立即讀取方式，這樣數值更準確，
不重新啟動（保持為 STOP 模式）
暖啟動 - RUN 模式
暖啟動 - 斷電前的模式（此為默認設置）
所組態的模塊與實際模塊匹配（兼容）時，才啟動 CPU。
所組態的模塊與實際模塊不匹配（不兼容）時，也啟動 CPU。
① “循環周期監視時間”：設置程序最大的循環周期時間，范圍為 1～6000 ms，默認值為150 ms。超過這個設置時間，CPU 會報故障。超過 2 倍的最大循環周期檢測時間，無論是否編程時間錯誤中斷 OB80，CPU 都會停機。在編程了時間錯誤中斷 OB80 后，當發生循環超時時 CPU 將響應觸發執行 OB80 的用戶程序，程序中可使用指令“RE_TRIGR” 來重新觸發 CPU 的循環時間監控，最長可延長到已組態“循環周期監視時間”的 10 倍；

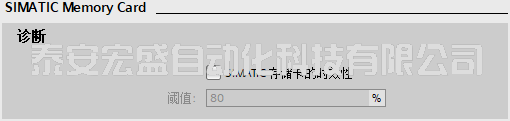

如果要使用 Web 服務器，在此界面激活 "在此設備的模塊上激活 Web 服務器"。
介紹 - 標準 Web 頁面的進入點；
起始頁面 - 有關 CPU 的常規信息；
診斷 - 有關 CPU 的詳細信息，包括序列號、訂貨號和版本號、程序保護和存儲器使用情況；
診斷緩沖區 - 診斷緩沖區；
模塊信息 - 有關本地機架中的模塊和固件更新功能的信息
通信 - 有關網絡地址、通信接口的物理屬性、統計、參數的信息，以及連接概要和診斷信息；
變量狀態 - CPU 變量和 I/O，可通過地址或 PLC 變量名稱進行訪問；
監控表 - 在 STEP 7 中組態的監控表；
在線備份 - 能夠備份在線 CPU 或恢復之前進行的在線備份；
數據日志 - 可用于查看 PLC 上所有數據日志的列表，將數據日志從 PLC 下載到計算機，從 PLC 中刪除數據日志，以及檢索并清除 PLC 中的數據日志；
用戶文件 - 可用于查看 PLC 上用戶文件的列表，將用戶文件從 PLC 下載到計算機，將用戶文件從計算機上傳到 PLC，以及刪除 PLC 上的用戶文件；
用戶定義的頁面 - 創建用戶定義的 Web 頁面以訪問 CPU 數據；
文件瀏覽器 - 用于瀏覽存儲在 CPU 或存儲卡內部的文件（如數據日志和配方）的瀏覽器；

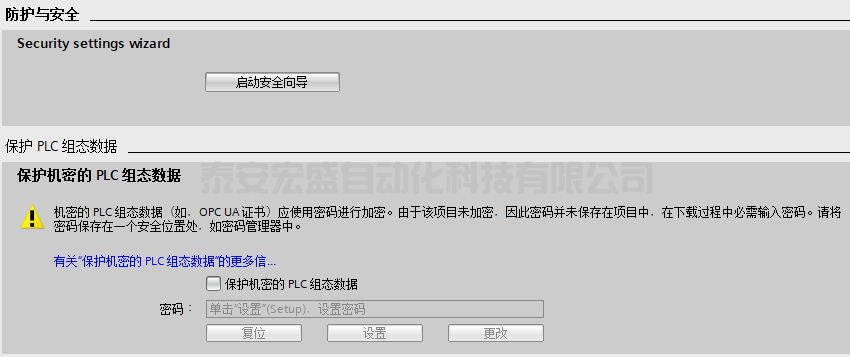

“啟動安全向?qū)А保篤4.5 開始支持。此按鈕可以啟動安全向?qū)?，設置防護與安全相關參數，如圖 PLC 安全向?qū)гO(shè)置。

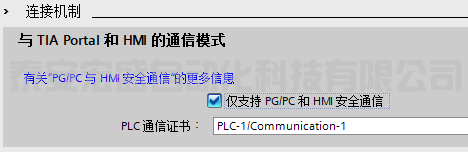

“與TIA Portal 和 HMI 的通信模式”：
V4.5 開始支持。當需要 S7-1200 與 HMI 實現安全通信時需要激活并生成 TLS證書。目前只有 V17 及其以上版本的 WinCC、HMI，以及經典 WinCC V7.5 SP2 Upd4 才支持該安全通信，對于其他版本請不要激活該設置。
如圖所示
”證書管理器”
V4.3 開始支持。用于 S7-1200 安全 OUC 通信、Web 通信、OPC UA 通信，如圖所示。

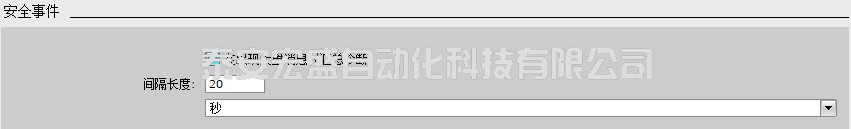

V4.2 開始支持?？刂圃\斷緩沖區內容，避免大量重復事件到來影響查看有價值的診斷事件，如圖所示。
V4.4 開始支持。如果要使用 OPC UA 服務器功能，在此界面激活"激活 OPC UA 服務器"
OPC UA運行系統許可證
什么是 OPC UA？
標準 OPC 僅支持 Windows 操作系統。為了應對這一限制條件，OPC Foundation 研發出了 OPC UA（OPC 統一架構）標準。
OPC UA 標準并不特定于某個平臺，并且針對高性能應用使用優化的基于 TCP 的二進制協議。
OPC UA 支持諸如 Window、Linux、Apple OS X、實時操作系統或移動操作系統（Android 或 iOS）。
OPC UA 目前支持以下傳輸機制和協議：
通過 TCP/IP，將消息作為二進制流直接傳輸 (S7-1200 支持)
通過 TCP/IP 和 HTTP 采用 XML 形式傳送消息。由于這種傳輸機制僅支持
慢速傳輸，因此極少使用
S7-1200 基本控制器支持"Micro Embedded Device 2017 Server Profile"。
由于 OPC UA 標準獨立于特定的操作系統，并采用安全傳送機制和數據語義描述，因此尤其適合于跨層級的數據交換。機器數據（受控變量，測量值或參數）也可采用這種方式傳輸。
OPC UA 采用簡單的客戶端/服務器的機制進行通信。服務器可在網絡中提供大量信息，如有關 CPU、OPC UA 服務器、數據和數據類型的信息。OPC UA 客戶端訪問這些信息。
