在“Startdrive V18新功能介紹—上篇”中介紹了 Startdrive V18 訂貨信息、安全激活測試、UMAC 功能及SINAMICS V90 PN（HSP0185）EPOS 幾個新增功能。本文將繼續介紹 Startdrive V18 的其他新功能，包含：S120 的擴展功能和 SINAMICS DCC 的新功能。
SINAMICS S120 的擴展功能
01 新增直線電機調試
SINAMICS S120 控制單元 CU310-2 和 CU320-2，在 Startdrive V18 中可配置直線電機，包括西門子 1FN1、1FN3 直線電機和第三方直線電機。
硬件目錄中增加直線電機

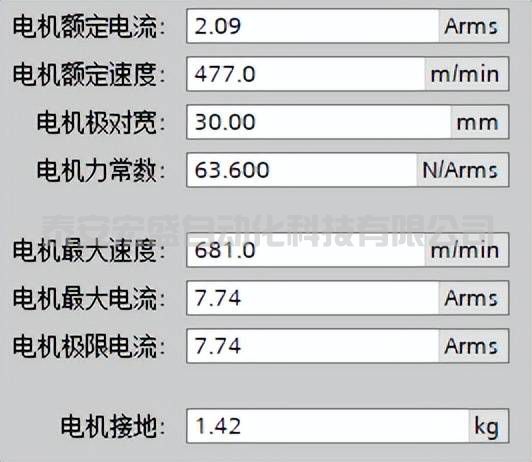

西門子 1FN1、1FN3 直線電機在列表中直接選擇，第三方直線電機需要填寫下圖中的參數，包括額定電流、額定速度等，以及用于等效電路圖的數據，冷態電機定子電阻和電機定子漏電感等參數。
直線電機基本電機參數

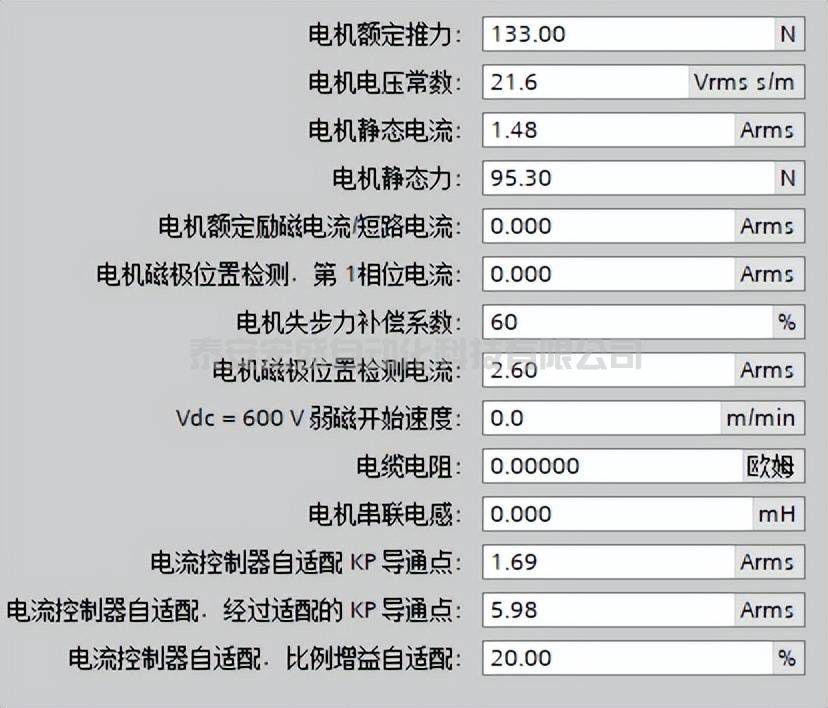

如果“激活可選電機數據的顯示”，需要輸入下面電機數據。詳細電機數據需咨詢第三方直線電機廠家。
可選電機數據
新增的直線電機可以進行位置控制，支持基本定位器 EPOS。
02 驅動系統分析工具－快速傅立葉變換 FFT
快速傅立葉變換（FFT）將時域內離散周期信號（=測量值）轉化為頻域內離散周期頻譜信號，可用于評估機器內部由不同部件引起的任何類型的振動頻率。Startdrive V18 新增了基于 CU3x0-2 的 S120 驅動器的快速傅立葉變換 FFT 圖。FFT 圖顯示通過快速傅立葉變換公式計算出的測量信號頻譜。

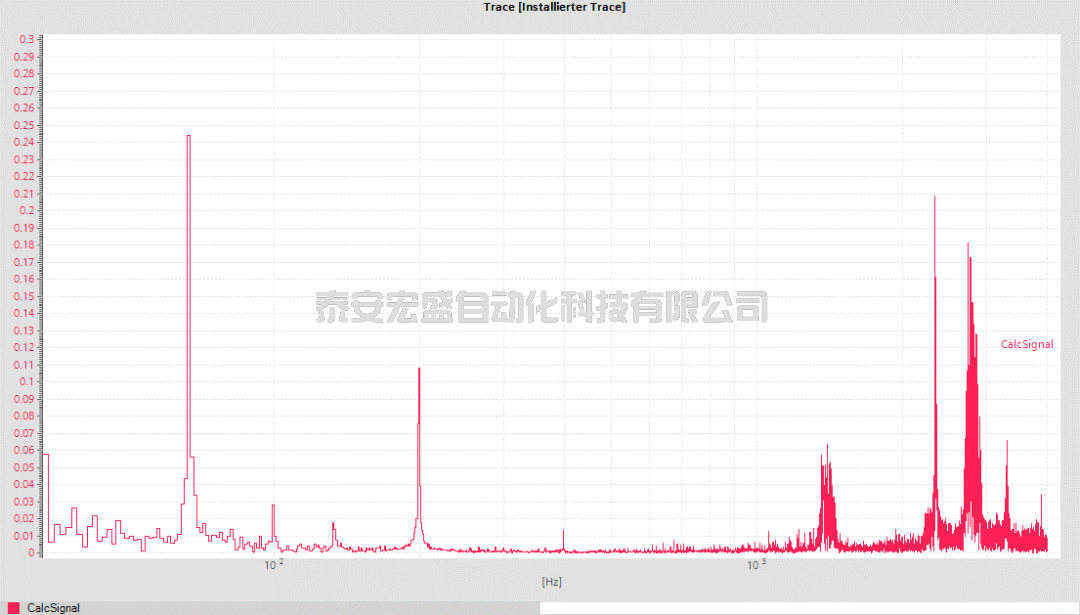

FFT 圖
Y 軸顯示振幅。Y 軸上的值為線性顯示。
X 軸表示頻率，單位為 Hz?？梢詫?X 軸上的值設置為線性顯示或?qū)?shù)顯示。
03 無需觸發條件的曲線 Trace 記錄功能
Startdrive Advanced V18 新增無需觸發條件的曲線記錄功能。能實現對所選信號進行最多 10 分鐘的連續監測。適用于 SINAMICS S120 CU3x0-2 驅動器。最多記錄 8 個信號，掃描周期為 2ms 或者 4ms 。

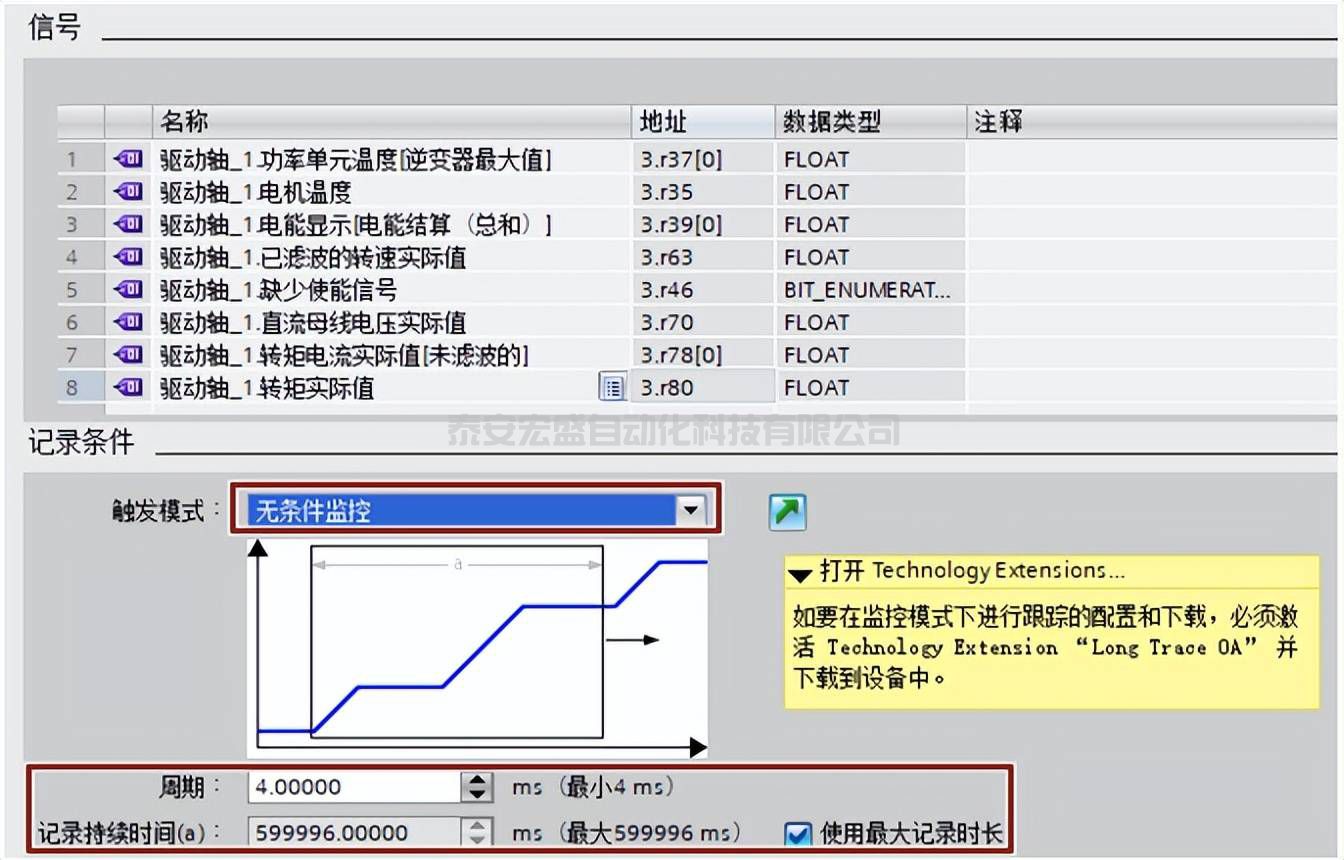

曲線配置

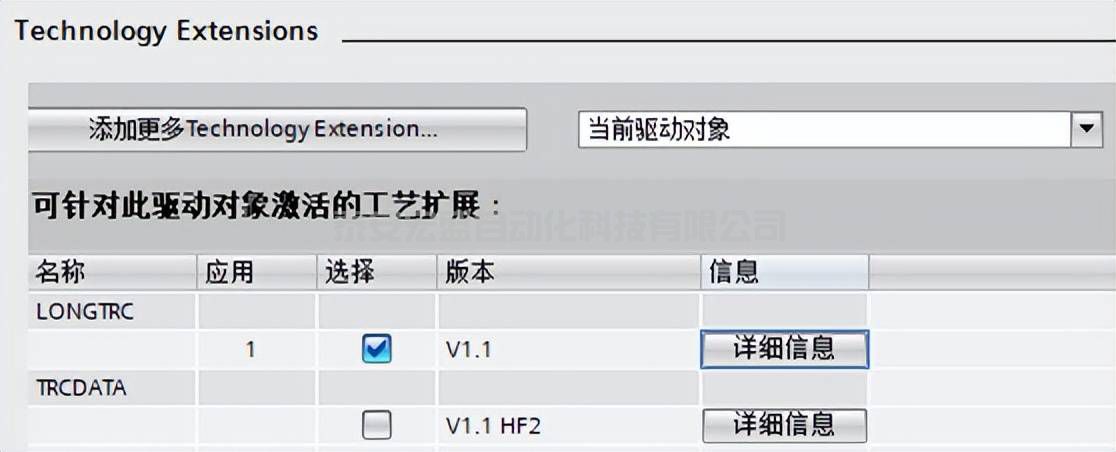

使用此記錄功能，需要打開 Technology Extension ，驅動離線，勾選LONGTRC 擴展功能包，并將其下載到驅動中。
激活 LONGTRC
曲線 trace 以“循環緩沖區”方式運行，即保留最新的10分鐘曲線。

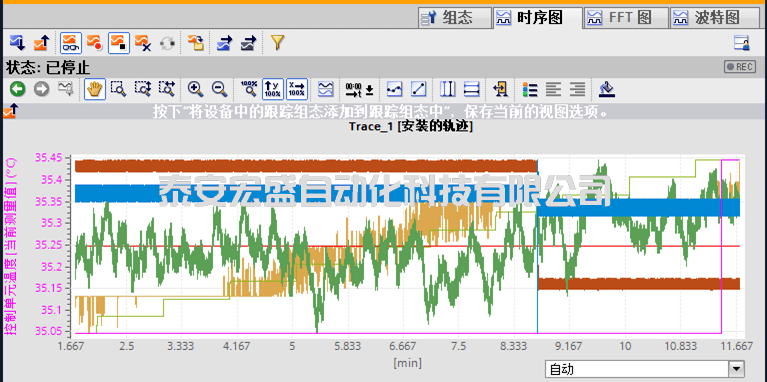

測量 Trace 曲線，時長10分鐘
安裝 Startdrive V18 時，會自動安裝 LONGTRC V1.1 的工藝擴展包，在線幫助中提供參數和報警的詳細信息。
SINAMICS DCC 新增特性

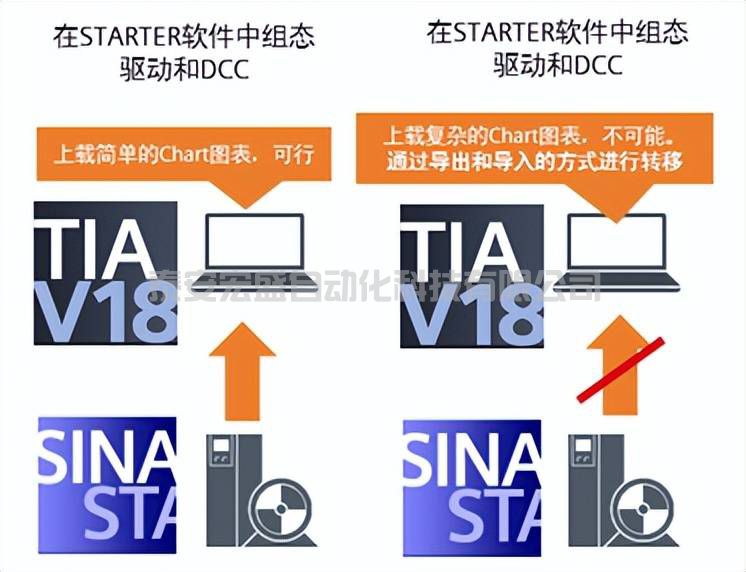

STARTER 軟件中創建的簡單 Chart 圖表上傳到 DCC V18 中，適用于以下情形：
- 圖表采用一個執行組
- STARTER 中所有 DCB 擴展庫在 DCC TIA 中都是可用的
- 驅動器固件版本 ≥ V5.2
- 無專有技術保護的圖表
- 圖表中沒有在子圖表中發布的引腳
上載到 PG 的行為
通過 Openness 編輯圖表，在 Openness 中可對 DCC 圖表進行如下操作：
- 創建和刪除圖表、子圖表、塊
- 重命名圖表/塊
- 編輯注釋（圖表、塊、引腳）
- 更改引腳值
- 定位塊/子圖表
- 將塊設置為前任
- 更改圖表的運行順序
- 更改塊的運行順序
- 發布/編輯 DCC 參數，包括參數文本
- 創建/刪除連接（引腳-引腳）
- 搜索塊/子圖表
- 檢查 DCB 擴展庫
以上是博途 Startdrive V18 的新功能介紹，西門子工業支持中心平臺后續將會推出相關的系列視頻。以實驗的方式介紹常用的功能，例如：直線電機調試、FFT 圖的測試和分析以及 SINAMICS V90 在 Startdrive V18 中的基本定位功能等。想第一時間獲取相關資料，敬請訪問西門子工業支持中心平臺。
